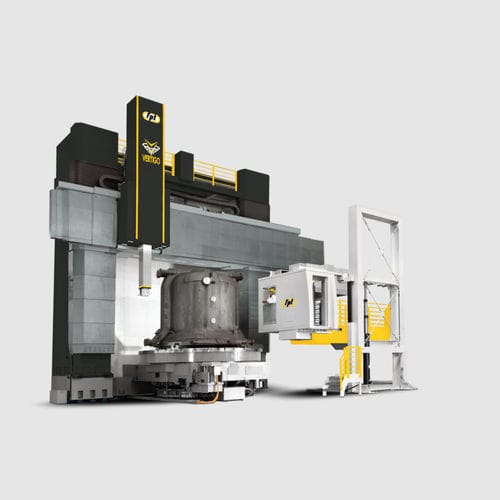

Machine de tournage verticale Vertigo

à fonctions combinées

Présentation
La gamme Vertigo propose un centre de tournage vertical intégré qui associe la puissance du tournage grand format à la précision et aux tolérances au centième d'une machine de fraisage. La plateforme intègre tournage, fraisage et rectification dans une seule architecture machine pour assurer un contrôle géométrique et des performances uniformes sur l'ensemble de la zone de travail.

Technologies principales

• Table hydrostatique HTS (Hydrostatic Turning System) — système de support et de rotation à contrôle de charge, maintenant une rigidité constante quel que soit le poids de la pièce.
• Couronnes hydrostatiques « tilter » intelligentes — compensation automatique des déséquilibres avec paramètres d'ajustement auto‑adaptatifs.
• Broche de tournage à transmission hybride — réducteur combiné planétaire + parallèle et moteur intégré haute couple refroidi par liquide.
• Axe C Dual Drive — transmission haute rigidité avec compensation complète du jeu et dynamique bidirectionnelle élevée.
• Cinématique de broche de fraisage Direct Drive — transmission en ligne sans étages d'engrenage mécaniques pour réduire l'usure et les effets thermiques.
• Architecture d'axes hybride — technologie hydrostatique utilisée là où nécessaire, combinée à des guidages à rouleaux de haute précision pour améliorer dynamique et efficacité.
• Axe X avec double pignon et crémaillère (Dual Drive) — rigidité et précision de positionnement supérieures aux systèmes à vis traditionnels.
• ACS — Active Crossbeam System pour le contrôle actif de la géométrie et le maintien de l'alignement en toutes conditions.

Applications / secteurs

• Énergie
• Pétrole & Gaz
• Naval

Caractéristiques / spécifications techniques

• Modèle : Vertigo
• Type : Centre de tournage vertical grand format intégrant tournage, fraisage et rectification
• Diamètre max. de tournage : 3 200 mm / 10 000 mm
• Hauteur max. de tournage : 3 000 mm / 6 000 mm
• Charge max. : 10 t / 150 t
• Course verticale (travers) : 1 400 mm / 5 000 mm
• Course verticale du ram : 1 600 mm / 3 100 mm
• Technologies clés : table hydrostatique HTS, couronnes hydrostatiques tilter, broche hybride, Dual Drive (axes C et X), broche de fraisage Direct Drive, ACS
