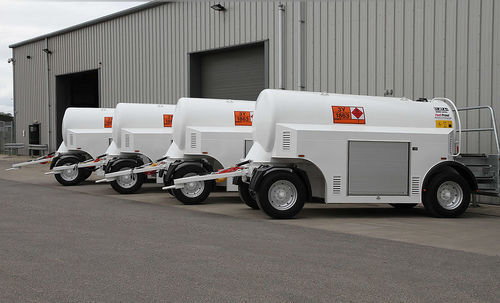

Avitailleur tracté

d'avgasJet A-1électrique

Présentation
Unité mobile de ravitaillement entièrement doublée pour aérodromes
Réservoir mobile de ravitaillement de 6 000 litres pour aérodromes

Caractéristiques principales

• Construction 110 % bunded conformément aux directives Environment Agency PPG2 (Pollution Prevention)
• Utilisable avec Avgas et Jet A-1
• Réservoir intérieur en acier inoxydable
• Construction double peau intégralement bunded
• Conçu selon les directives CAA pour le matériel de ravitaillement d'aéronefs
• Spécification de haute sécurité
• Garantie industrielle

Spécification standard
La spécification inclut :

• Réservoir double peau en acier inoxydable, entièrement cloisonné
• Escaliers d'accès arrière vers la trappe d'homme / trappe d'inspection
• Armoire verrouillable abritant l'équipement de pompage avec porte à enroulement
• Armoire verrouillable abritant l'équipement de distribution avec porte à enroulement
• Système de prévention de sur-remplissage
• Châssis en acier intégré avec suspension à lames ressort
• Essieu arrière fixe, essieu avant sur plateau tournant pour la direction, avec roues et pneumatiques 385/65/R22.5
• Système de freins pneumatique et hydraulique avec frein à main manuel
• Équipé d'un reniflard d'aspiration automatique et d'une soupape de décharge de pression
• Sablé à SA 2.5 et peint en finition polyuréthane bicomposant
• Soupape de ventilation sous pression / valve anti-retournement

Équipement de distribution

• Pompe à palettes électrique Piusi EX50 12Vdc
• Débit approximatif 45 L/min*
• Vase filtrant Facet VF-22SB testé selon EI/API 1581 (5ème édition)
• Cartouche filtrante FG-0-612-2 conforme à EI/API 1583 (4ème édition) (blocage particules & eau, 0,5 micron)
• Manomètres différentiels
• Drain d'eau sur la base du filtre
• Enrouleur de tuyau à rappel par ressort Fuel Proof avec tuyau aviation Elaflex 20 m x 1”
• Bec manuel à haut débit ZVF25, complet avec conducteur de mise à la terre et cache-poussière
• Enrouleur de liaison de mise à la terre 20 m
• Tuyau de remplissage déporté (connexion 2” BSP)

Informations techniques (tableau)
Longueur : 7201 mm
Largeur : 2299 mm
Hauteur : 2711 mm
Poids à vide : 5000 kg
Poids en charge : 10220 kg
Longueur maximale de tuyau : 30 m

Caractéristiques techniques

• Capacité : réservoir mobile de ravitaillement 6 000 litres
• Construction 110 % bunded conforme à Environment Agency PPG2
• Convient pour Avgas et Jet A-1
• Réservoir intérieur en acier inoxydable ; double peau intégralement bunded
• Équipement de ravitaillement d'aéronefs conforme à la CAA
• Châssis en acier intégré avec suspension à lames ressort
• Essieux et direction : essieu arrière fixe ; essieu avant sur plateau tournant pour la direction ; roues et pneumatiques 385/65/R22.5
• Freins : système pneumatique et hydraulique avec frein à main manuel
• Ventilation : reniflard d'aspiration automatique et soupape de décharge de pression ; soupape de ventilation sous pression / anti-retournement
• Finition : sablé à SA 2.5 et peint en polyuréthane bicomposant
• Pompe de distribution : Piusi EX50 12Vdc (env. 45 L/min)
• Filtration : vase Facet VF-22SB (EI/API 1581) avec cartouche FG-0-612-2 (EI/API 1583, 0,5 micron)
• Enrouleur de tuyau : tuyau aviation Elaflex 20 m x 1” ; longueur maximale de tuyau 30 m
• Bec : bec manuel haut débit ZVF25 avec conducteur de mise à la terre et cache-poussière
• Supplémentaire : système anti-surdéversement ; armoires verrouillables pour pompe et distribution ; escaliers d'accès arrière à la trappe d'homme / d'inspection
