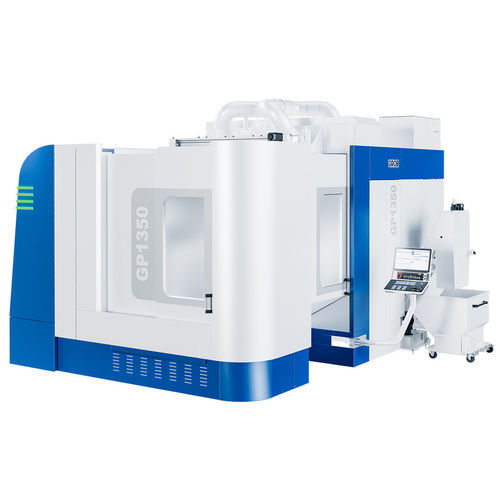

Centre d'usinage 5 axes GP1350

universelpour la découpeà portique

Présentation du produit
Le GP1350 est un centre d'usinage portique 5 axes conçu pour l'usinage précis de pièces grandes et complexes. Sa structure portique amortie, ses axes dynamiques et sa grande capacité d'outillage assurent des temps de cycle réduits et une production flexible pour des pièces lourdes et surdimensionnées.

Points clés

• Conception portique 5 axes pour l'usinage haute précision de pièces lourdes et volumineuses
• Magasin d'outils haute capacité (jusqu'à 408 emplacements) pour des cycles sans surveillance prolongés
• Broches puissantes et axes dynamiques pour des taux d'enlèvement de matière élevés
• Tête de fraisage universelle avec sous-coupe -2,5° et encombrement compact pour réduire les temps de réglage
• Prêt pour l'automatisation (changeur de palettes, stockage de palettes, robots GROB)

Applications / secteurs

• Aéronautique
• Génie mécanique
• Automobile
• Techniques énergétiques
• Industrie des matrices et moules

Points techniques

• Magasin d'outils : magasin intégré à double rangée avec changement dynamique vers la broche ; mise en place ergonomique des outils ; jusqu'à 408 emplacements pour une production optimale
• Broches & axes haute performance : broches adaptées à des vitesses d'enlèvement élevées et mouvements d'axes dynamiques pour des temps d'usinage réduits
• Flexible et économique : tête de fraisage universelle avec sous-coupe -2,5°, conçue pour usiner de grandes pièces tout en limitant l'encombrement de la machine
• Ready4Automation : conçue pour des lignes de production automatisées ; extensions possibles : changeur de palettes, stockage de palettes et systèmes robotisés GROB (GMR)

Données techniques
Courses en X- / Y- / Z-axe [mm] : 1 400/1 950/1 100
Vitesses max. en X- / Y- / Z-axe [m / min] : 60/50/50
Dimensions maxi. de la pièce [mm] (sans / avec palette) : Ø 1 400x1 100/Ø 1 250x1 100
Diamètre d'encombrement maxi. [mm] : Ø 1 750x1 650 ***
Temps copeau-copeau t1 selon VDI 2852 [s] à nmax 11 000 [rpm] : 4.7
Précision de positionnement* en X- / Y- / Z-axe [mm]* : 0.006
Précision de répétition en A- / B-axe [mm]* : < 0.0025
Table / dimensions palette [mm] : jusqu'à Ø 1 400 / 1 250 x 1 000
Poids pièce maxi. [kg] (table / palette / changeur de palettes) : jusqu'à 3 600 **
Longueur maxi. d'outil [mm] : 500/900 **

* Selon ISO 230-2:2014
** optionnel
*** Possible uniquement avec restrictions

Caractéristiques techniques

• Modèle : GP1350
• Type de machine : centre d'usinage portique 5 axes
• Courses (X / Y / Z) [mm] : 1 400 / 1 950 / 1 100
• Vitesses max. d'axe (X / Y / Z) [m/min] : 60 / 50 / 50
• Dimensions maxi. de la pièce (sans / avec palette) [mm] : Ø 1 400 x 1 100 / Ø 1 250 x 1 100
• Diamètre d'encombrement maxi. [mm] : Ø 1 750 x 1 650 (avec restrictions)
• Temps copeau-copeau t1 (VDI 2852) à nmax 11 000 rpm [s] : 4.7
• Précision de positionnement (X / Y / Z) [mm] : 0.006
• Précision de répétition (A / B) [mm] : < 0.0025
• Table / taille palette [mm] : jusqu'à Ø 1 400 / 1 250 x 1 000
• Poids pièce maxi. [kg] : jusqu'à 3 600 (table / palette / changeur de palettes) — optionnel
• Longueur maxi. d'outil [mm] : 500 / 900 (optionnel)
• Capacité magasin d'outils : jusqu'à 408 emplacements
• Prêt pour automatisation : changeur de palettes, stockage de palettes, systèmes robotisés GROB (GMR)
