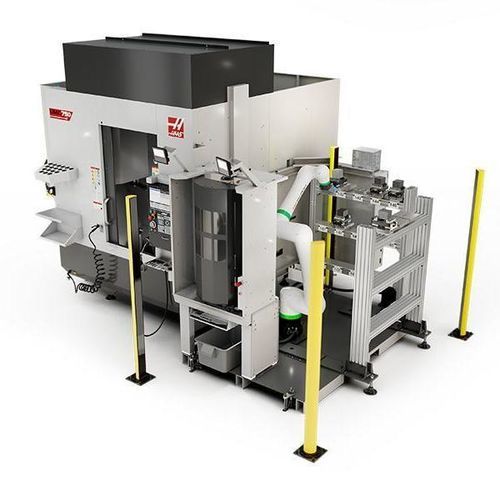

Cellule robotisée de chargement RPL-30KG

de palettisationpour la productionpour machines-outils

Présentation
Le système robotisé de chargement de palettes Haas RPL-30KG comprend le robot Haas de capacité 30 kg, la station de chargement, le rideau lumineux*, la baie à palettes et 3 palettes à point zéro (extensible à 15 palettes). Inclus : option Zero Point Ready, auto window et remote jog handle lors de l'achat avec une machine. Exige l'option Zero Point Ready, auto window et remote jog handle lorsqu'acheté séparément.

Principales caractéristiques

• Conception tout-en-un pour cellules d'usinage palettisées
• Intégration plug-and-play aux UMC et VMC via la commande Haas
• Configuration et exploitation directement depuis la commande Haas
• Système double point zéro pour un serrage de palette rigide et répétable
• Inclut station de chargement, baie et 3 palettes à point zéro (extensibles)
• Extensible à 15 palettes ; 2e baie optionnelle pour atteindre 30 palettes

Remarques

• Le système double point zéro nécessite une pression d'air minimale de 100 psi (6,9 bar) fournie par la machine.
• Les robots Haas bénéficient d'une garantie complète de deux ans.
• *Les régions soumises à la conformité CE reçoivent une enceinte de sécurité à la place du rideau lumineux.

Important

• Le poids combiné de l'outillage de préhension et de la pièce ne doit pas dépasser la capacité nominale du robot. Dépasser la capacité nominale affectera négativement les performances de mouvement et la sécurité.

Disponibilité
Disponible à la commande, livraison estimée en mai 2026.

Caractéristiques / Spécifications techniques

• Axes : Controlled Axes: 6
• Capacités : Max Load Capacity at Wrist: 66.0 lb / 30 kg
  Max Payload: 53 lb / 24.0 kg
  Reach: 69.1 in / 1756 mm
  Repeatability: 0.0008 in / 0.020 mm
• Système Zero Point : Positional Repeatability: 0.0002 in / 0.005 mm
  Clamp Force w/Air (140 psi / 9.7 bar): 4,793 lbf / 21,320 N
  Clamp Force w/Air (90 psi / 6.2 bar): 2,681 lbf / 11,925 N
  Clamp Force w/o Air: 882 lbf / 3,923 N
  Max Part Diameter: 8.3 in / 210 mm
  Max Square Part: 8.27 in x 8.27 in / 210.0 mm x 210.0 mm
  Pallet Size: 8.27 in x 8.27 in / 210 mm x 210 mm
  Pallet Weight (w/hardware): 9.0 lb / 4.1 kg
  Air Pressure Min: 100 psi / 6.9 bar
  Air Pressure Max: 160 psi / 11.0 bar
• Mouvement : Motion Range – J1: 360°
  Motion Range – J2: 360°
  Motion Range – J3: 540°
  Motion Range – J4: 380°
  Motion Range – J5: 360°
  Motion Range – J6: 450°
• Vitesses : Max Speed: 78.7 ips / 2,000 mm/s
• Général : Mounting Method: Pedestal Mount
• Dimensions - Expédition : Domestic Pallet: 104.0 in x 81.0 in x 92.0 in / 264 cm x 206 cm x 234 cm
  Export Pallet: 104.0 in x 81.0 in x 92.0 in / 264 cm x 206 cm x 234 cm
  Weight: 2900 lb / 1315.4 kg
