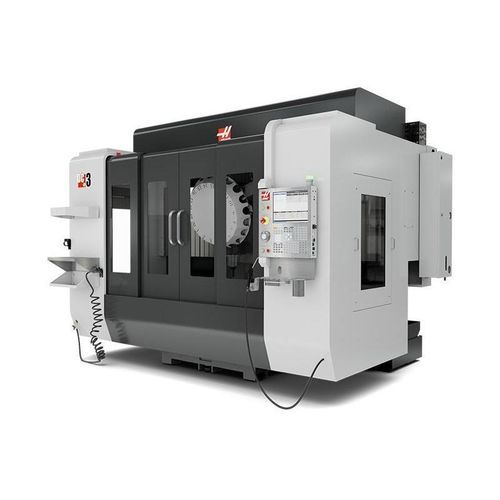

Centre d'usinage 3 axes DC-3/40

verticalpour l'aérospatialepour pièce de grande dimension

Présentation
Le DC-3/40 est un centre de perçage/taraudage à portique offrant 78,7 in / 2000 mm de course sur l'axe X pour accueillir des pièces longues et étroites ou des configurations de production à haute densité. La tête de broche du portique se déplace sur les axes X et Z, tandis que la table se déplace sur Y et est pleinement supportée sur toute sa longueur pour les charges lourdes. La machine est équipée d'une broche CT40 10 000 tr/min et d'un changeur d'outils en tourelle haute vitesse de 20 positions. Des broches en option à 12 000 ou 15 000 tr/min sont disponibles.

Applications
Adaptée aux secteurs de la construction, de l'automobile et de l'aéronautique ; peut usiner des pièces de plus de 2 m de long et 0,5 m de large, y compris des profils longs, des cornières, des canalisations et des profilés acier.

Caractéristiques clés

• Course X 78,7 in / 2000 mm pour pièces longues et configurations densifiées
• Broche CT40 10 000 tr/min (12 000 ou 15 000 tr/min en option)
• Changeur d'outils en tourelle haute vitesse, capacité 20 outils
• Évacuation des copeaux arrière avec rinçage frontal pour une gestion efficace des copeaux

Description de la machine
La tête de broche du portique se déplace en X et Z ; la table se déplace en Y et est entièrement supportée sur toute sa longueur pour traiter des charges plus lourdes. Le changeur en tourelle et les broches haute vitesse en option réduisent les temps de cycle en production élevée.

Déplacements / Dimensions (sélectionnés)
Axe X : 78,70 in / 2000 mm
Axe Y : 19,70 in / 500 mm
Axe Z : 11,80 in / 300 mm
Nez de broche à table (~ max) : 17,7 in / 450 mm
Nez de broche à table (~ min) : 5,9 in / 150 mm

Broche (sélectionné)
Puissance max : 15,0 hp / 11,2 kW
Vitesse max : 10000 tr/min (12k ou 15k en option)
Couple max : 52,0 ft-lbf @ 3000 tr/min / 70,5 Nm @ 3000 tr/min
Système d'entraînement : Direct-Drive en ligne
Conicité : CT40
Graissage roulements : Graisse emballée
Refroidissement : Refroidi par liquide

Table (sélectionnée)
Longueur : 82,7 in / 2100 mm
Largeur : 19,7 in / 500 mm
Largeur de rainure T : 0,630 in / 16 mm
Distance centre rainures : 3,94 in / 100 mm
Nombre de rainures T standard : 5
Charge max sur table (répartie) : 1323 lb / 600 kg

Vitesses d'avance
Coupe max : 1100 ipm / 27,9 m/min
Rapides X : 1200 ipm / 30,5 m/min
Rapides Y : 1400 ipm / 35,6 m/min
Rapides Z : 1400 ipm / 35,6 m/min

Changeur d'outils (sélectionné)
Type : Tourelle
Capacité : 20 outils
Diamètre outil max (plein)** : 4,3 in / 110 mm
Diamètre outil max, grand (adjacent vide)** : 6,3 in / 160 mm
Longueur outil max (depuis ligne de jauge) : 7,90 in / 200 mm
Poids outil max : 11,0 lb / 5,0 kg
Outil-à-outil (moy) : 1,50 s
Copeau-à-copeau (moy) : 2,50 s

Taraudage
Vitesse max de taraudage : 5000 tr/min

Général / Services
Capacité de liquide de coupe : 66 gal / 250 L
Air requis : 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bar
Tuyau d'air en ligne : 3/8 in
Pression d'air min : 80 psi / 5,5 bar

Remarques
* Toutes les spécifications indiquées correspondent à la configuration standard de la machine. Les options peuvent modifier les spécifications. Les broches haute performance optionnelles peuvent nécessiter des exigences électriques différentes. ** Les changeurs d'outils optionnels peuvent avoir des dimensions maximales différentes ; les outils extra-larges peuvent nécessiter des emplacements adjacents vides.

Caractéristiques techniques

• Modèle : DC-3/40
• Type de machine : Centre de perçage/taraudage à portique, 3 axes (tête portique X/Z, table Y)
• Course X : 78,7 in / 2000 mm
• Course Y : 19,7 in / 500 mm
• Course Z : 11,8 in / 300 mm
• Broche standard : 10 000 tr/min, CT40 (12k et 15k en option)
• Puissance broche (max) : 15,0 hp / 11,2 kW
• Changeur d'outils : Tourelle, 20 outils
• Taille table (L×l) : 82,7 in × 19,7 in / 2100 mm × 500 mm
• Poids max sur table (réparti) : 1323 lb / 600 kg
• Vitesse de coupe max : 1100 ipm / 27,9 m/min
• Rapides (X/Y/Z) : 1200 / 1400 / 1400 ipm
• Capacité liquide de coupe : 66 gal / 250 L
• Exigence d'air : 4 scfm @ 100 psi
• Caractéristiques standard : évacuation des copeaux arrière avec rinçage frontal, déplacement de table portique entièrement supporté
