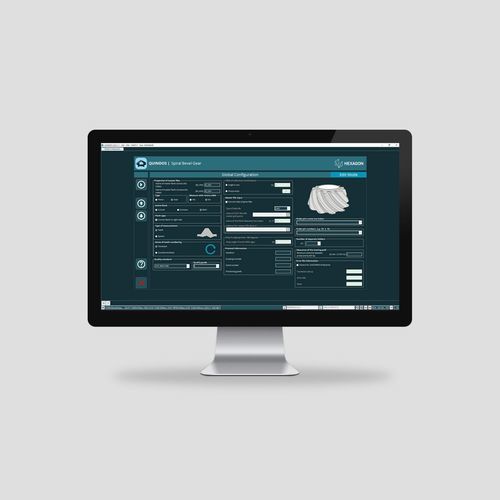

Logiciel de reporting QUINDOS

de programmationde CAOde mesure

Présentation
Hexagon QUINDOS est un logiciel de métrologie modulaire pour géométries spéciales, conçu pour programmer, contrôler et évaluer les engrenages, pales, compresseurs à vis, arbres à cames et autres composants complexes dans un environnement CMM basé sur la CAO.

Fonctionnalités clés

• Programmation assistée CAO : Environnement CAO pour créer, visualiser et contrôler des tâches de mesure complexes avec précision.
• Automatisation par PMI : Utilisation des informations PMI issues des modèles 3D pour automatiser la création de programmes et accélérer la planification d'inspection.
• Programmation hors ligne avec jumeau numérique : Intégration de I++ Simulator pour développer et tester des programmes hors ligne, éviter les collisions et réduire les arrêts machine.
• Analyse GD&T conforme aux normes : Évaluations avancées de tolérancement géométrique avec rapports alignés sur les normes internationales et sectorielles.
• Rapports et analyses puissants : Rapports personnalisables combinant résultats numériques et graphiques, traçabilité et intégration SPC pour le suivi des processus.

Modules complémentaires

• Modules géométrie spéciale : Modules dédiés pour engrenages, turbines, pales, rotors et autres composants avec normes d'évaluation spécifiques.
• Modules spécifiques solution : Extensions pour étendre les capacités d'évaluation et de mesure.
• I++ Simulator : Environnement de programmation hors ligne basé sur un jumeau numérique pour construire, tester et valider des programmes CMM.

Cas d'utilisation

• Inspection de pièces prismatiques : Programmation CMM flexible prenant en charge les routines automatisées, l'analyse GD&T et le contrôle des processus.
• Inspection de pièces libres : Acquisition de surfaces 3D complexes (tôlerie, carrosseries) et comparaison avec la CAO et les exigences GD&T.
• Inspection de géométries complexes : Contrôle haute précision d'engrenages, pales de turbine et arbres à cames via la programmation CAO et l'analyse avancée.

Pourquoi QUINDOS ?
Prend en charge les principales normes internationales de mesure et assure cohérence et traçabilité dans la production et les chaînes d'approvisionnement. La compatibilité ascendante protège les programmes existants et le logiciel prend en charge une large gamme de systèmes tactiles, optiques et multi-capteurs pour un déploiement sur équipements d'inspection variés.

Nouveautés de QUINDOS 2026.1

• Jauge de test CMM Check 3.0 : Suivi conforme aux normes et workflow d'essais intermédiaires intégré dans QUINDOS.
• Configuration plus rapide avec balayage haute vitesse (VHS) amélioré : Création de trajectoires de scan sur géométries CAO, nouveaux types de points et automatisation en arrière-plan des paramètres de scan.
• Programmation CAO compatible CNC avec support table rotative : Génération de points de mesure avec positions rotatives fixes ou variables en une seule opération pour tâches multi-axes.
• Gestion géométrique intelligente avec groupement guidé : Sélection guidée, nomination automatique unique et prévention des duplications dans les structures CAO.
• Commande de mouvement avancée avec support de trajectoires circulaires : Mouvements de dégagement circulaires et transitions en spirale pour machines à mouvement circulaire.
• Analyses engrenages et transmission améliorées : Nouvelles évaluations de battement radial, analyse détaillée de l'épaisseur des dents et prise en charge de l'analyse du relief linéaire des vis cylindriques.

Ressources (brochures & fiches techniques)

• Brochure QUINDOS
• Solutions QUINDOS pour engrenages

Caractéristiques techniques

• Nom / modèle : QUINDOS
• Type de logiciel : Logiciel de métrologie modulaire pour géométries spéciales
• Composants pris en charge : Engrenages, pales de turbine, rotors, pièces prismatiques, pièces libres, arbres à cames, compresseurs à vis
• Intégration CAO : Programmation assistée CAO, automatisation PMI
• Outils hors ligne : I++ Simulator jumeau numérique pour programmation hors ligne et évitement de collision
• Support normes : ISO, DIN, AGMA, JIS, VDI
• Échange de données d'engrenages : Conformité VDI/VDE 2610
• GD&T : Évaluation GD&T avancée et rapports conformes aux normes
• Rapports & analyses : Mise en page personnalisable, visualisations graphiques, traçabilité et intégration SPC
• Compatibilité multi-capteurs : Systèmes tactiles, optiques et multi-capteurs pris en charge
• Compatibilité ascendante : Programmes anciens pris en charge sur versions récentes
• Nouveautés 2026.1 : CMM Check 3.0, flux VHS amélioré, programmation CNC table rotative, groupement géométrique guidé, support trajectoires circulaires, évaluations engrenages/transmission améliorées
