Capteur de position linéaire HMC series

angulairesans contactmagnétique

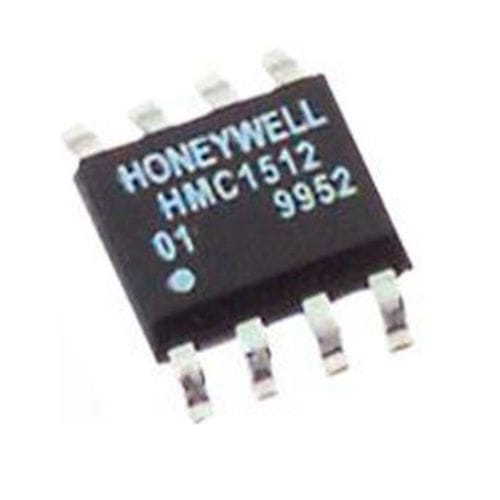

Les capteurs Honeywell HMC1501 et HMC1512 sont des capteurs compacts à montage en surface, conçus pour mesurer des déplacements linéaires, angulaires ou rotatifs dans des champs magnétiques saturés. Le HMC1501 intègre un pont de Wheatstone à mode saturé unique qui génère une tension en fonction de la direction du flux magnétique, tandis que le HMC1512 utilise deux éléments de pont pour une plage angulaire étendue. Tous deux offrent des solutions économiques et peu encombrantes pour les applications OEM à grand volume, telles que la détection de position, la mesure de la vitesse de rotation et de l'angle, ainsi que la mesure de précision sans contact. Tirant parti de la technologie magnétorésistive anisotrope (AMR) de Honeywell, ces capteurs offrent une résolution inférieure au degré et au millimètre, tolèrent de grands écarts entre l’aimant et le capteur, et résistent mieux aux chocs et aux vibrations que les alternatives à effet Hall. Caractéristiques techniques Performances Fonctionnalités Ponts de Wheatstone à 4 éléments Détection absolue Disponibles en conditionnement « tape & reel » Plage linéaire effective Capteurs à montage en surface Large plage angulaire Coefficient de température de l'offset du pont ±100 ppm/°C (typique) (TA = -40 °C à +125 °C) (HMC1501 et HMC1512) Coefficient de température ohmique du pont 2 800 ppm/°C (typique) (Vb = 5 volts, TA = -40 °C à +125 °C) (HMC1501 et HMC1512) Coefficient de température de la sensibilité -3 200 ppm/°C (typique) (Vb = 5 volts, TA = -40 °C à +125 °C) (HMC1501 et HMC1512) Erreur d'hystérésis 0,017° (typique) (champ > 80 Oe, Vb = 5 volts) (HMC1501 et HMC1512) 30 µV (typique) (champ > 80 Oe, Vb = 5 volts) (HMC1501 et HMC1512) Densité de bruit 100 nV/√Hz (typique) (à 1 Hz, Vb = 5 volts) (HMC1501) 70 nV/√Hz (typique) (à 1 Hz, Vb = 5 volts) (HMC1512) Décalage du pont 0 mV/V (typique) (champ = 80 Oe) (HMC1512, pont A) 0 mV/V (typique) (champ = 80 Oe) (HMC1512, pont B) 3 mV/V (typique) (champ = 80 Oe) (HMC1501) ±7 mV/V (champ = 80 Oe) (HMC1501)
