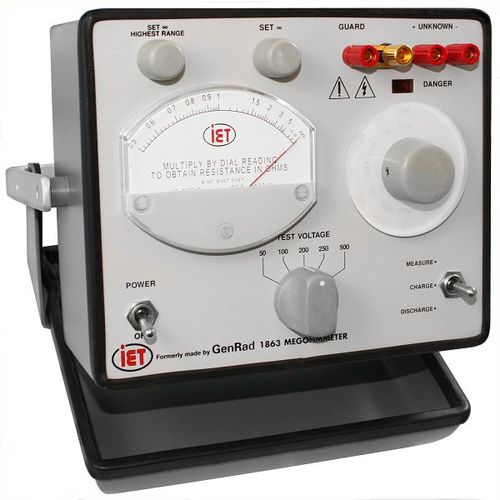

Mégohmmètre sur table GENRAD 1863

pour l'industrie aéronautique

Le mégohmmètre GenRad / IET 1863 est le choix idéal pour les tests de production et d’inspection sur des appareils avec des résistances allant jusqu’à 20 Tohms. Le GenRad / IET 1863 mesurera la résistance à l’une des cinq tensions de test suivantes: 50 V, 100 V, 200 V, 250 V et 500 Vdc. Comparé au GenRad / IET 1864, qui a des tensions de test réglables de 10 V à 1090 V, cet appareil a moins de contrôles et est le plus économique des deux modèles. La stabilité de l'étalonnage dans le mégohmmètre GenRad 1863 est maintenue à l'aide d'un amplificateur à gain unitaire à quatre transistors. Des alimentations stables et un circuit de voltmètre de rétroaction minimisent les ajustements de perte de temps et de dérive. La sécurité n'a pas été négligée dans le mégohmmètre GenRad 1863, comme en témoigne le témoin lumineux activé par l'application de la tension d'essai. Le courant maximum possible aux bornes est limité à 5 mA. Le mégohmmètre utilise un commutateur de mesure / charge / décharge pour charger et décharger rapidement des dispositifs capacitifs tels que de longues longueurs de câble et des condensateurs. Le mégohmmètre GenRad 1863 est facile à utiliser avec l'indication du compteur à lecture directe et l'interrupteur de plage éclairé qui affiche le multiplicateur pour chaque plage et tension. Les bornes de garde et de terre permettent de mesurer des dispositifs mis à la terre ou protégés. La protection est particulièrement utile pour mesurer trois résistances terminales. La borne de terre est utilisée sur des applications telles que la résistance d'isolement des câbles dans un bain-marie, où l'eau doit être mise à la terre pour des raisons de sécurité,
