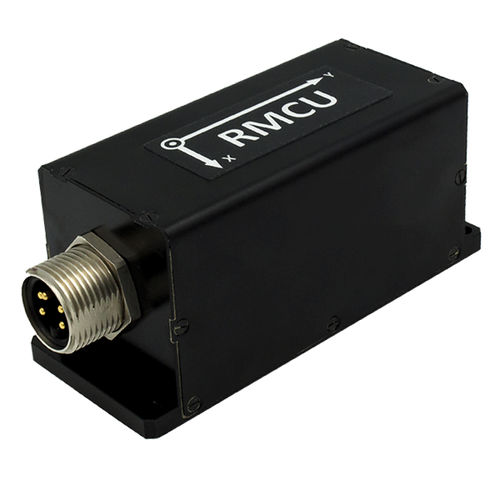

Centrale inertielle IMU RMCU

AHRSMEMSde régulation de mouvement

La RMCU (Railway Motion Control Unit) est un système de fixation haute performance développé pour les applications ferroviaires afin de déterminer l'orientation absolue (cap, tangage et roulis) et les paramètres de mouvement (vitesses angulaires et accélérations linéaires) de toute plate-forme ferroviaire sur laquelle elle est montée. L'orientation est déterminée avec une grande précision pour les applications immobiles et dynamiques. Le RMCU d'Inertial Labs utilise des accéléromètres MEMS de précision à trois axes, des magnétomètres Fluxgate miniatures et des gyroscopes MEMS pour déterminer avec précision le cap, le tangage et le roulis du dispositif mesuré. L'intégration de la sortie des gyroscopes permet de mesurer en temps réel et à haute fréquence la rotation de l'appareil autour des trois axes de rotation. Les accéléromètres et le magnétomètre Fluxgate mesurent de manière absolue et très précise, dans des conditions statiques et dynamiques, l'assiette longitudinale, l'assiette latérale et l'azimut lors de l'alignement initial du RMCU, et fournissent des corrections continues aux gyroscopes pendant le fonctionnement. Précision statique du cap, RMS 0.3 deg Précision dynamique du cap dans la plage de température, RMS 0,6 deg Précision statique du tangage et du roulis, RMS 0.05 deg Précision dynamique du tangage et du roulis dans la plage de température, RMS 0,08 deg Dimensions 129 × 53 × 49 mm Poids 120 grammes Interface RS-485 / Ethernet PRINCIPALES CARACTÉRISTIQUES ET FONCTIONNALITÉS - Solution conforme aux normes ferroviaires EN 45545, EN 50155 et EN 50011 - Un modèle avec de multiples configurations à un rapport prix/performance exceptionnel - Algorithmes de pointe pour différentes plates-formes ferroviaires - Magnétomètre Fluxgate miniature de haute précision - Cap magnétique asservi gyrostabilisé - Convient au contrôle du mouvement des trains et à la référence primaire d'attitude
