Électrobroche de surveillance SPINJET

de refroidissement

Aperçu
Coolant Driven Spindle (SPINJET) conçu pour le HSM (High Speed Machining) utilisant le flux de liquide de refroidissement de la machine pour entraîner une broche à grande vitesse et fournir une surveillance sans fil du régime en temps réel.

Points clés

• 4-5 Times Faster par rapport aux techniques conventionnelles.
• Options de régime : 20K, 30K, 40K RPM directement sur la machine.
• Capacités d'usinage : fraisage de l'acier jusqu'à 3.0 mm ; fraisage de l'aluminium jusqu'à 6.0 mm.

Principe de fonctionnement
Le système utilise le flux de liquide de refroidissement existant de la machine pour faire tourner la broche HSM Jet sans source d'énergie additionnelle. Le dispositif permet une alimentation « plug & play » facile à intégrer dans la magazine à outils de la machine.

Plug & Play / Adaptations de montage
As easy to connect as any other tool in your magazine. HSM Jet Spindle disponible en plusieurs types d'adaptation de montage :

• Option modulaire : ER32 shank collet chuck avec un écrou de serrage spécial, adapté aux porte-outils standards ayant un siège ER32.
• Options intégrales avec diverses adaptations : HSK A63, C5 & C6, BT30 & BT40, CAT40 & DIN69871-40.
• Compatible avec des collets standard ER11 pour le serrage des outils.

Surveillance
Wireless Real Time RPM Monitoring : permet d'optimiser les conditions d'usinage en adaptant les paramètres de coupe selon la vitesse de rotation réelle en contact avec la pièce.

Avantages opérationnels

• Haute vitesse possible sans source d'énergie dédiée (utilise le coolant de machine).
• Intégration simple en magazine d'outils (plug & play).
• Optimisation des conditions de coupe via retour de régime en temps réel (réduction des essais et réglages).
• Permet augmenter la productivité pour opérations HSM sur petites profondeurs de passe.

Images / Présentation

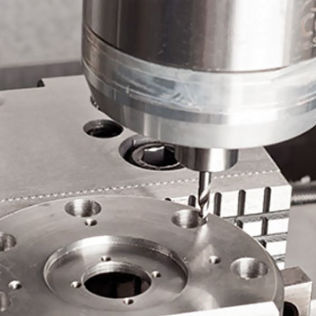

Galerie d'images produit montrant la broche SPINJET et exemples d'applications (fraisage, perçage, meulage, gravure / chanfreinage).

Caractéristiques / spécifications techniques

• Désignation commerciale : SPINJET
• Type : Coolant Driven Spindle (broche entraînée par refroidissement machine)
• Surveillance : Wireless real time RPM monitoring (surveillance sans fil du régime)
• Vitesses nominales disponibles : 20 000; 30 000; 40 000 RPM (selon adaptation/machine)
• Performances d'usinage indiquées : fraisage acier jusqu'à 3.0 mm ; fraisage aluminium jusqu'à 6.0 mm
• Montages disponibles : Modular ER32 shank collet chuck (écrou spécial), Integral options HSK A63, C5 & C6, BT30 & BT40, CAT40, DIN69871-40
• Serrage d'outil compatible : collets ER11 (pour serrage des outils HSM Jet)
• Alimentation : utilise le flux de liquide de refroidissement machine (pas de source d'énergie additionnelle requise)
