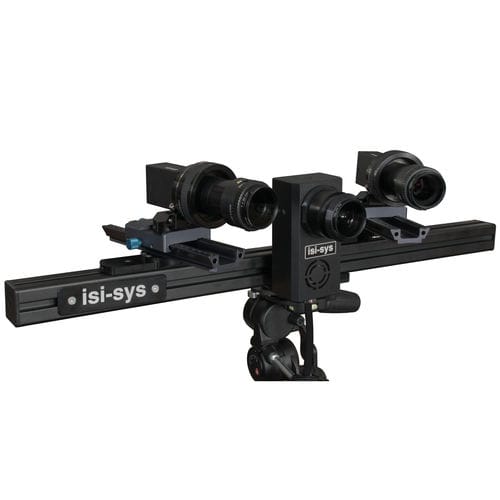

Machine d'inspection optique Blue-X-Focus

de surfacepour CND3D

La longueur d'onde courte et unique (bleu) améliore les propriétés de la fonction de transfert optique, en particulier a) au niveau des bords de l'image pour les objectifs conventionnels et b) pour les configurations à haute résolution et à faible FOV telles que le capteur stéréo Micro 3D. Le mode pulsé réduit le flou de mouvement et maximise la puissance lumineuse en chauffant le moins possible la surface de l'objet Large plage d'expansion du faisceau de 3,2° à 60° pour des champs de vision petits à grands. Fonctionnement à travers de petites fenêtres Un filtre de polarisation (en option) supprime les réflexions directes en combinaison avec une deuxième paire pour les capteurs La courte longueur d'onde peut être utilisée en combinaison avec des filtres passe-bande pour les mesures sur des échantillons chauds Puissance : fonctionnement standard avec 80W en mode continu ou 120W en mode impulsionnel selon le rapport cyclique. Exemple pour un cycle d'utilisation de 0,7 : 105W @ 240Hz et une période de flash de 2,9ms. La puissance est réglable manuellement ou de manière externe par la longueur et la fréquence des impulsions et est automatiquement limitée en fonction de la température. L'adaptateur de mise au point pour DIC standard est de 5° à 60° d'expansion. La version pour petit FOV est réglable de 3,2° à 4,7° d'expansion correspondant par exemple à 5mm x 3mm à 53mm WD ou 300mm x 140mm à 1800mm WD (distance de travail) Le montage est possible à l'horizontale ou à la verticale via des filets M6 ou ¼" Le flux d'air de refroidissement est dirigé de l'entrée avant vers l'arrière afin d'éviter les vagues d'air chaud dans les images.Puissance : fonctionnement standard avec 80W en mode continu ou 120W pour le mode impulsionnel en fonction du cycle de travail. Exemple pour un cycle d'utilisation de 0,7 : 105W @ 240Hz et une période de flash de 2,9ms.
