Groupe de parc diesel TY-GPU series

mobilemonté sur véhiculepour avion

Description du produit

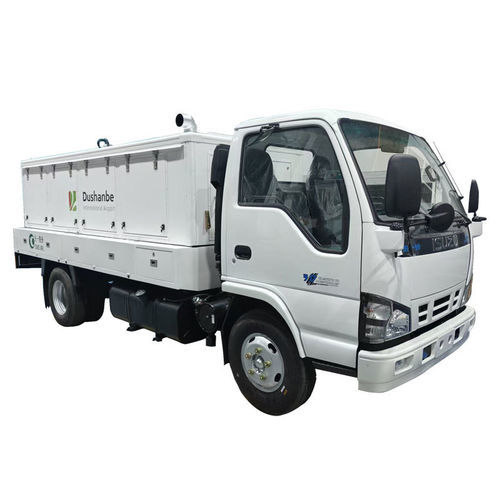

Le véhicule d'alimentation pour aéronefs est une unité d'alimentation au sol montée sur véhicule, conçue pour fournir de l'énergie 400 Hz en courant alternatif et 28 V en courant continu pour l'avion au sol et assurer le démarrage des moteurs. Elle est installée sur un châssis de véhicule de seconde catégorie et entraînée par un moteur diesel couplé à un alternateur synchrone sans balais AC délivrant une sortie triphasée quatre fils 400 Hz 115/200 V CA et une sortie 28 V CC.

Modèles et tableaux techniques
TY-GPU140SP Unité d'alimentation au sol

• Modèle & nom du produit : TY-GPU140SP Unité d'alimentation au sol
• Dimensions extérieures (L×l×H, mm) : 5900 × 1880 × 2300
• Poids (kg) : 5200
• Niveau de bruit (dB(A)) : ≤85
• Type de carburant : Diesel
• AC courant nominal (A) : 406
• AC fréquence nominale (Hz) : 400
• Facteur de puissance nominal : 0.8
• Capacité de surcharge AC : 125 % pendant 5 min ; 150 % pendant 10 s
• Puissance nominale AC (kVA) : 140
• Tension nominale AC (V) : 115/200
• Plage de tension en régime permanent AC (V) : 112–120,5
• Plage de tension transitoire : Conforme à la norme MH/T 6019-2014
• DC courant nominal (A) : 800
• DC courant de surcharge 5 min (A) : 1000
• Puissance nominale DC (kW) : 23
• Tension nominale DC (V) : 28
• Plage de tension en régime permanent DC (V) : 24–29,5

TY-GPU180SP Unité d'alimentation au sol

• Modèle & nom du produit : TY-GPU180SP Unité d'alimentation au sol
• Dimensions extérieures (L×l×H, mm) : 5900 × 1880 × 2300
• Poids (kg) : 5600
• Niveau de bruit (dB(A)) : ≤85
• Type de carburant : Diesel
• AC courant nominal (A) : 522
• AC fréquence nominale (Hz) : 400
• Facteur de puissance nominal : 0.8
• Capacité de surcharge AC : 125 % pendant 5 min ; 150 % pendant 10 s
• Puissance nominale AC (kVA) : 180
• Tension nominale AC (V) : 115/200
• Plage de tension en régime permanent AC (V) : 112–120,5
• Plage de tension transitoire : Conforme à la norme MH/T 6019-2014
• DC courant nominal (A) : 800
• DC courant de surcharge 5 min (A) : 1000
• Puissance nominale DC (kW) : 23
• Tension nominale DC (V) : 28
• Plage de tension en régime permanent DC (V) : 24–29,5

Caractéristiques / spécifications techniques

• Série : Série TY-GPU (modèles présentés : TY-GPU140SP, TY-GPU180SP)
• Application : Alimentation électrique au sol des aéronefs et démarrage des moteurs
• Sortie AC : 400 Hz triphasé quatre fils ; tension nominale 115/200 V
• Sortie DC : 28 V CC pour les systèmes aéronautiques
• Puissance nominale AC : 140 kVA (TY-GPU140SP), 180 kVA (TY-GPU180SP)
• Courant nominal AC : 406 A (TY-GPU140SP), 522 A (TY-GPU180SP)
• Fréquence nominale AC : 400 Hz
• Facteur de puissance : 0.8
• Capacité de surcharge AC : 125 % pendant 5 min ; 150 % pendant 10 s
• Plage de tension en régime permanent AC : 112–120,5 V
• Courant nominal DC : 800 A ; courant de surcharge 5 min : 1000 A
• Puissance nominale DC : 23 kW
• Tension nominale DC : 28 V ; plage de tension en régime permanent : 24–29,5 V
• Niveau sonore : ≤85 dB(A)
• Type de carburant : Diesel
• Dimensions extérieures (les deux modèles) : 5900 × 1880 × 2300 mm (L×l×H)
• Poids : 5200 kg (TY-GPU140SP), 5600 kg (TY-GPU180SP)
• Performance en tension transitoire : Conforme à la norme MH/T 6019-2014
