Centre d'usinage 5 axes Rhino 1700

horizontalCNCpour l'aéronautique

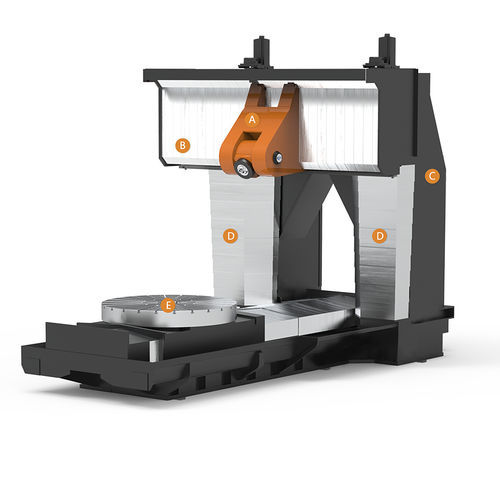

Traverse mobile à double colonne Colonne monobloc en forme de H L'axe Y adopte une conception "symétrique à double entraînement" Tête de fraisage mécanique européenne avec un couple élevé allant jusqu'à 1 200 Nm Table rotative entraînée par un moteur à couple européen Interface d'utilisation conviviale A. Tête de fraisage mécanique européenne avec un couple élevé pouvant atteindre 1 200 Nm B. Conception de la structure de la traverse mobile de l'axe X C. Colonne monobloc en forme de H D. L'axe Y adopte une conception "symétrique à double entraînement" E. Table rotative entraînée par un moteur à couple européen Axe X 1. La structure à double colonne fournit un support puissant pendant l'usinage à grande vitesse et à forte accélération/décélération, et assure une grande rigidité et une grande précision. 2. La poutre transversale de l'axe X est soutenue par des guidages linéaires robustes de grande portée (1 000 mm) pour assurer une charge importante et une grande rigidité pendant l'usinage. Axe Y 1. Le système "Symmetrical Dual Drive" est équipé de deux servomoteurs entraînant deux vis à billes afin de garantir l'efficacité de l'usinage et la longévité des vis à billes. 2. Le support puissant de la colonne en forme de H et les deux guidages linéaires à rouleaux robustes sur chaque colonne garantissent le meilleur mouvement et une grande rigidité de la traverse mobile, ainsi que la précision et la rigidité de la coupe. 3. L'axe Y est équipé de 4 guidages linéaires à rouleaux robustes et de 8 glissières linéaires à rouleaux robustes, ce qui confère à la tête de fraisage une rigidité optimale. Axe Z 1. Base monobloc à haute rigidité avec table rotative conçue pour une grande portée (1 000 mm), soutenue par un guidage linéaire à galets robuste et 8 glissières à galets robustes pour assurer une charge lourde et une grande rigidité. Axe X/Y/Z 4 échelles linéaires HEIDENHAIN sont installées sur les axes X/Z (1) et Y (2)
