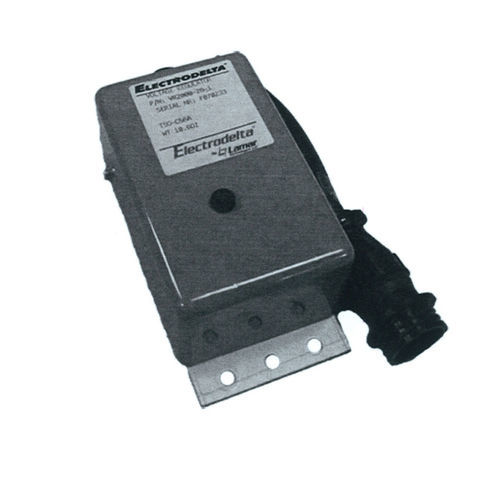

Régulateur de tension pour avion de ligne VR2000-14-2

Régulateur 14 volts Divers Avions Liberty XL Ouvrez le commutateur de commande de l'alternateur avant de connecter ou de déconnecter le régulateur/contrôleur d'électricité. Si une plus grande précision de régulation de la tension est souhaitée, le fil jaune (broche 6) (point de régulation) peut être acheminé vers un emplacement plus éloigné de tout bus d'alimentation d'équipement sensible à la tension. La broche d'entrée 7 (fil orange) est l'entrée d'alimentation des circuits de protection et doit être connectée à un disjoncteur séparé. Ce circuit doit être protégé par un fusible au niveau de l'alternateur. Les fils de la connexion du shunt doivent être torsadés ensemble et protégés par un fusible au niveau du shunt. Le shunt recommandé est de 100A/100mV. Si un shunt différent est nécessaire pour le chargeur de l'alternateur, un second shunt peut être ajouté en série avec le shunt indiqué Le poids est de .7 LBS MAX.
