Machine d'inspection laser

de surface

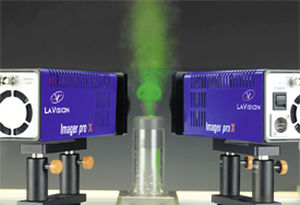

Les systèmes PIV FlowMaster de LaVision servent à l’analyse 2D et stéréoscopique des champs d’écoulement. Le système FlowMaster 2D mesure les 2 composantes de la vitesse dans un plan (2D2C) avec une caméra. Le FlowMaster Stereo-PIV est une extension directe du concept FlowMaster 2D et permet les mesures des 3 composantes de vitesses dans un plan lumineux (2D3C) en utilisant deux caméras. La PIV stéréoscopique est basée sur le principe de l’imagerie stéréoscopique : deux caméras donnent l’image des particules éclairées dans l’écoulement sous des angles différents. Un montage optique « Scheimpflug » assure la focalisation sur l’ensemble du plan. La combinaison des projections des deux caméras permet la reconstruction du déplacement réel des particules 2D3C dans la section de mesure. Pour la PIV stéréoscopique, LaVision a développé une technique d’étalonnage rapide et facile. La méthode ainsi obtenue est nommée « Self-Calibration » : cet outil utilise les images d’origine des particules des deux caméras pour corriger les effets de désalignement, même important, entre la nappe laser et la mire d’étalonnage. La « Self-Calibration » de LaVision est une fonctionnalité standard du logiciel Stéréo-PIV sous DaVis. Quantification de l‘incertitude PIV Comme avec toutes les techniques de mesure, il est important en PIV d’estimer les erreurs (incertitudes) associées aux vecteurs de la vitesse ainsi qu’à leurs quantités dérivées. A ce jour, la meilleure approche pour la quantification de l’incertitude en PIV est basée sur la méthode de corrélation statistique telle qu’appliquée dans notre outil logiciel PIV DaVis.
