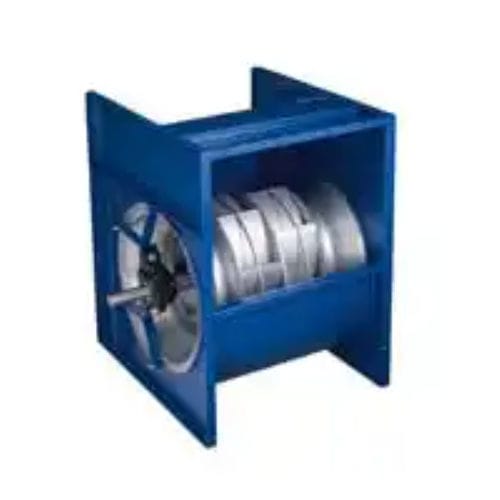

Ventilateur centrifuge VRK series

Description du produit
Les ventilateurs centrifuges LTG de la série VRK sont disponibles en petites et moyennes tailles. Le bâti boulonné intègre une roue soudée à pales courbées vers l'arrière. Une face de la sortie est complètement ouverte, ce qui réduit la perte de pression dynamique et nécessite environ 25 % de puissance d'entraînement en moins que les ventilateurs à tambour. Les plages de pression typiques de la série VRK atteignent jusqu'à 2 000 Pa et les débits peuvent atteindre 100 000 m³/h.

Variantes
La série est disponible avec aspiration monodirectionnelle ou bidirectionnelle, plusieurs types d'entraînement et une large gamme d'accessoires.

Solutions d'application

• Matériaux de construction et isolants
• Technologie de boulangerie
• Technologie de l'impression et du papier
• Non-tissé
• Technologie agricole et du bois
• Technologie de surface
• Machines à tabac
• Technologie de séchage
• Génie des procédés
• Agroalimentaire et boissons
• Autres solutions industrielles
• Technologie textile / Non-tissé
• Thermoprocess et génie des procédés

Données techniques (extrait)
Type | Longueur de la roue [mm] | Débit d'air [m³/h] | Pression stat. max [Pa] | Rendement [%]
VRK 280 | 280 | 3 500 | 2 000 | 72,5
VRK 315 | 280 | 4 500 | 2 200 | 72,5
VRK 355 | 280 | 5 500 | 2 200 | 72,5
VRK 400 | 280 | 7 000 | 2 200 | 72,5
VRK 450 | 280 | 10 000 | 2 200 | 72,5
VRK 500 | 280 | 14 000 | 2 200 | 72,5
VRK 560 | 280 | 17 000 | 2 200 | 72,5
VRK 630 | 280 | 21 000 | 2 200 | 72,5
VRK 710 | 280 | 26 000 | 2 200 | 72,5
VRK 800 | 280 | 35 000 | 2 200 | 72,5
VRK 900 | 280 | 45 000 | 2 200 | 72,5
VRK 1 000 | 280 | 55 000 | 2 200 | 72,5

Caractéristiques / spécifications techniques

• Entraînement par courroie trapézoïdale ou courroie plate
• Classe de qualité G 6.3 selon DIN ISO 21940-11
• Dimensions compactes
• Niveau sonore réduit
• Caractéristique de pression stable
• Risque de surcharge moteur en cas de variation de la résistance du système
• Roue soudée à pales courbées vers l'arrière
• Sortie ouverte d'un côté pour réduire la perte de pression dynamique et la puissance d'entraînement
• Plage de pression typique : jusqu'à 2 000 Pa ; débit jusqu'à 100 000 m³/h
