Diffuseur d'air BLQ

Aperçu

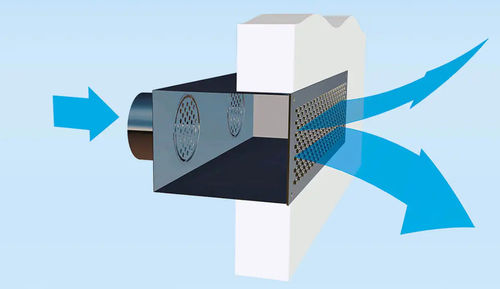

Le diffuseur de marche BLQ assure la ventilation efficace de grands espaces et convient particulièrement aux cinémas, théâtres et salles de concert.

Application et installation
Conçu pour une installation sur plancher à pression. L'arrivée d'air peut être organisée, par exemple, sous la façade vitrée via une boîte à air en élément ruban. Le diffuseur peut être employé avec de faibles charges de refroidissement ou en combinaison avec des surfaces froides statiques pour fournir le débit d'air neuf conditionné requis.

Principales caractéristiques

• Répartition homogène de l'air sans courants d'air, même pour de fortes différences de température
• Apparence discrète grâce à l'installation encastrée en marche, s'intégrant harmonieusement à l'architecture existante
• Possibilité de personnalisation des couleurs dans tous les nuanciers (par ex. RAL, Pantone); finitions spéciales (inox) sur demande
• Flux d'air de déplacement faiblement turbulent avec grande pénétration du jet

Conception / Options
Disponible en option avec élément de bridage. Couleurs et matériaux spéciaux sur demande.

Données techniques (résumé)
Données pour LpA = 35 dB(A):
Débit d'air soufflé [m3/h] : jusqu'à 200 par diffuseur (selon taille)
Perte de charge [Pa] : < 10
Différence de température (air ambiant - air soufflé) [K] : 1 - 6
Niveau de puissance acoustique [dB(A)] : ≤ 35
Hauteur au-dessus du sol [mm] : 122
Dimensions (longueur x hauteur en mm) : max. 1340 x max. 240
Profondeur [mm] : 103

Exemples d'utilisation
Applications typiques : marches et gradins de théâtres, salles de concert et autres grands locaux nécessitant un apport discret d'air soufflé à faible turbulence.

Caractéristiques techniques

• Modèle / série : BLQ
• Débit d'air soufflé : jusqu'à 200 m3/h par diffuseur (selon taille)
• Perte de charge : < 10 Pa
• Différence de température (air ambiant - air soufflé) : 1 - 6 K
• Niveau de puissance acoustique : ≤ 35 dB(A)
• Hauteur au-dessus du sol : 122 mm
• Dimensions maximales (L x H) : max. 1340 x max. 240 mm
• Profondeur : 103 mm
• Conception / options : élément de bridage disponible; personnalisation des couleurs (RAL, Pantone, etc.); finitions spéciales (ex. inox) sur demande
• Installation : pour installation sur marche / plancher à pression; arrivée d'air via une boîte type ruban possible
