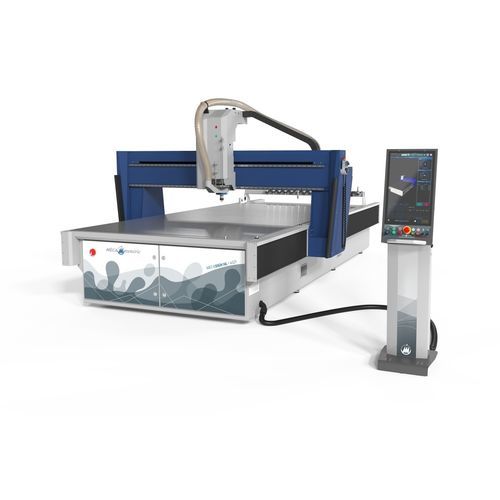

Fraiseuse CNC MECASIGN NL

verticalepour l'aéronautique3 axes

Présentation
Une fraiseuse robuste et polyvalente qui intègre tous les indispensables. Grâce à ses nombreuses fonctionnalités, la MECASIGN NL est une machine polyvalente qui inclue tout le nécessaire pour des découpes et des usinages précis et rapides.

LES POINTS FORTS

• Équipement tout en un : machine qui inclut tous les essentiels pour la découpe en fraisage ou en fraisage + couteau avec l'ajout d'une tête latérale pour :
  • lame verticale vibrante ou non
  • lame orientable vibrante ou non
  • roulettes de forme pour rainer
  • lame disque
  • stylet de rayage pour le marquage en surface
• Nombreuses fonctionnalités incluses de série :
  • Plateau à dépression en aluminium avec zones indépendantes
  • Patin d'aspiration copeaux réglable
  • Laser de visée
  • Butées de positionnement
• Équipement parfait pour la découpe et l'usinage d'une multitude de matériaux en plaques ou en rouleaux

Matériaux compatibles

• Polymères : PMMA, PEHD, PS, PET, PETG, PU, PC, ABS, PVC… en panneaux pleins ou alvéolaires
• Bois et dérivés : MDF, TRESPA et autres dérivés phénoliques, bois naturel…
• Alliages légers : Aluminium, Laiton, Cuivre, Zinc…
• Composites : Alucobond®, Dibond® et similaires, Verre/Epoxy, Carbone/Epoxy…
• Panneaux en nid d’abeilles : Nida®, Nomex®,…
• Planches usinables pour moules et modèles
• Sous conditions, métaux durs : Acier, Acier inoxydable, Titane…
• Panneaux base minérale pour ITE
• Caoutchouc et dérivés
• Mousses toutes densités
• Papier, Carton et dérivés
• Plastiques faible épaisseur (PVC, PS, PET, PETG, ABS, PC…)

Magasin d'outils

• Magasin d'outils surélevé : 10 à 15 emplacements pour cône ISO30 et/ou têtes outils spéciaux
• 2 modèles de capteurs d'outils (selon configuration machine)

Commande numérique

• Écran tactile 21’’ vertical sur pupitre mobile
• IHM conviviale, moderne et simple avec guidage en ligne de l’opérateur (mode pas à pas)

DESCRIPTION TECHNIQUE

• Structure : châssis monobloc et portique mobile en acier mécano-soudé de forte section
• Plateau : table fixe en aluminium avec revêtement martyr en option
• Guidage : rails prismatiques rectifiés et patins préchargés à circulation de billes
• Transmission : vis à billes avec écrou préchargé sur tous les axes (deux vis à billes sur l’axe X)
• Motorisation : moteurs brushless avec codeurs absolus sur tous les axes (2 moteurs sur l’axe X)

DIMENSIONS (mm) et masse
MECASIGN NL 3121 | MECASIGN NL 4121
Course Axe X en mm : 3085 | 4085
Course Axe Y en mm : 2070 | 2070
Course Axe Z en mm : 245 | 245
Passage entre montants (butées non utilisées) : 2260 | 2260
Passage sous portique ou sous nez de broche en mm : 320 | 320
Longueur en mm pompes non comprises : 4470 | 5470
Largeur en mm : 2963 | 2963
Hauteur en mm : 2250 | 2250
Poids moyen en kg : 3700 | 4500

ÉLECTROBROCHE
Modèle : HSD951-SM
Puissance max S1-S6 en kW : 8 - 9,6
Couple maxi S1/S6 : 6,4 / 7,7 Nm à 12 000 rpm
Vitesse de rotation tr/min : 0 à 24 000 rpm
Fluide de refroidissement : AIR
Refroidissement : Ventilateur
Changement d'outil : Automatique, ISO30

Caractéristiques / spécifications techniques

• Châssis monobloc et portique mobile en acier mécano-soudé
• Table fixe en aluminium (revêtement martyr en option)
• Guidage par rails prismatiques rectifiés et patins préchargés à circulation de billes
• Transmission par vis à billes préchargées (double vis X)
• Motorisation : moteurs brushless avec codeurs absolus sur tous les axes (2 moteurs sur X)
• Plateau à dépression en aluminium avec zones indépendantes
• Patin d'aspiration copeaux réglable
• Laser de visée et butées de positionnement
• Magasin outils 10-15 positions ISO30, capteurs d'outils selon configuration
• Pupitre mobile avec écran tactile 21" et IHM opérateur guidée
• Électrobroche HSD951-SM : 8–9,6 kW, jusqu'à 24 000 rpm, refroidissement air, changement d'outil automatique ISO30
• Domaines d'application : découpe et usinage de polymères, bois et dérivés, alliages légers, composites, panneaux nid d'abeilles, mousses, caoutchouc, papier/carton, et certains métaux sous conditions
