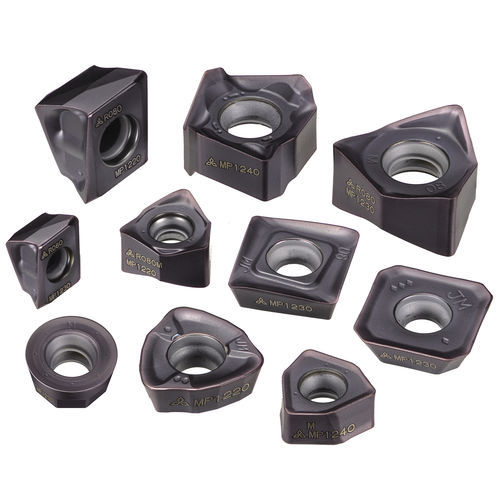

Plaquette de coupe de fraisage MP1200

pour usinagepour acierpour alliage inox

Résumé
La série MP1200 comprend trois nuances de fraisage en carbure revêtues PVD conçues pour améliorer la stabilité des processus en traitant les mécanismes d’usure fréquents : fissuration thermique, usure en entaille, usure en cratère et écaillage d’arête.

Revêtement et substrat
La série intègre le revêtement PVD multicouche Gene-Tenax™ avec contrôle nanométrique des couches, qui limite la propagation des fissures en optimisant l’épaisseur des couches et l’adhésion inter-couches. L’architecture associe une couche de base AlTiN enrichie en aluminium pour la résistance à la chaleur et à l’usure et une couche fonctionnelle composite AlTiN pour améliorer la résistance à l’oxydation et réduire le collage sur aciers inoxydables, alliages réfractaires et alliages de titane. Un substrat carbure a été développé via des simulations de coupe analysant la charge d’arête, la distribution thermique et les cycles thermiques pour couvrir un large éventail d’applications de fraisage.

Nuances et usages recommandés

• MP1220 : nuance axée usure pour conditions de coupe stables ; recommandée pour aciers alliés.
• MP1230 : nuance polyvalente équilibrée pour aciers et aciers inoxydables.
• MP1240 : nuance à haute résistance aux écaillages pour coupes instables ou forte charge, utilisable jusqu’aux titanes et alliages résistants à la chaleur.

Performances et domaines d’application
Des essais sur acier allié (42CrMo4) ont montré que MP1220 atteint plus du double de la résistance à l’écaillage d’une nuance PVD conventionnelle en conditions de forte charge, tout en limitant l’usure en cratère et la formation de fissures thermiques. Le coupe reste stable sur de longues longueurs d’usinage, réduisant le risque de défaillance soudaine de la plaquette.

Compatibilité porte-outils et applications
La série MP1200 est compatible avec environ 20 plateformes de fraises (ex. : AHX, ASX, AJX, BRP, VPX, VOX, WSX) et couvre des opérations telles que surfaçage, fraisage d’épaulement, fraisage latéral, fraisage à grande avance et fraisage multifonction.

Spécifications techniques

• Famille produit : série MP1200 (plaquettes de fraisage carbure revêtues PVD)
• Revêtement : Gene-Tenax™ PVD multicouche avec contrôle nanométrique
• Couches : couche de base AlTiN riche en Al ; couche fonctionnelle composite AlTiN
• Substrat : substrat carbure optimisé par simulations de coupe
• Nuances disponibles : MP1220, MP1230, MP1240
• Performance démontrée : MP1220 >2× résistance à l’écaillage versus nuance PVD conventionnelle sur 42CrMo4
• Compatibilité : ~20 plateformes (ex. AHX, ASX, AJX, BRP, VPX, VOX, WSX)
• Applications typiques : surfaçage, fraisage d’épaulement, fraisage latéral, fraisage à grande avance, multifonction
• Matériaux adaptés : aciers, aciers inoxydables, alliages réfractaires, alliages de titane
