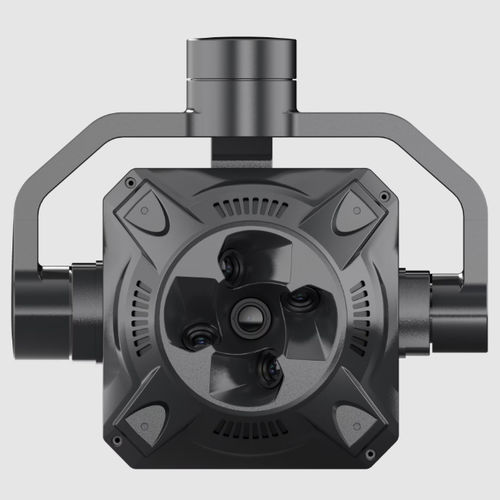

Caméra pour la prise de vue aérienne X2C

renforcépour dronestabilisée

Présentation
MMC X2C est une caméra aérienne oblique à cinq objectifs conçue pour la modélisation 3D de haute précision, capturant simultanément des images verticales et obliques multi-angles afin de restituer une texture du terrain riche et des reconstructions fidèles. Elle vise les flux de travail exigeants en topographie, cartographie, construction, sécurité publique et géospatial nécessitant haute résolution, traitement rapide des données et fiabilité sur le terrain.

Avantages clés

• Capture multi-angle : images verticales + obliques à 45° simultanées depuis cinq objectifs pour éliminer les zones d'ombre et fournir une texture spatiale complète pour la reconstruction 3D.
• Compatibilité multi-plateforme : large plage d'entrée 12–50 V et conception de gimbal détachable pour une intégration aisée sur diverses plateformes UAV (exemple d'intégration : Skylle II).
• Flux de données efficace : modules de stockage échangeables à chaud et transfert Type‑C haute vitesse (≥300M/s) ainsi qu'insertion POS en temps réel dans les images pour accélérer les délais d'enquête.
• Imagerie de précision : résolution système totale de 125 MP (≈25,16 MP par objectif) avec obturateur global (S-GS) et détection en boucle fermée à cinq phases pour garantir des jeux de données multi-angle nets et sans distorsion.
• Fiabilité terrain : construction industrielle en métal/composite, extérieur sans câbles et gestion thermique intelligente avec plage de fonctionnement −20°C à 65°C pour les conditions extrêmes.

Applications et points forts du flux de travail

• Topographie, bornage cadastral et reconstruction 3D architecturale : capture des textures et des structures détaillées pour des livrables photogrammétriques.
• Suivi ingénierie & construction : prise en charge de la photogrammétrie en très courte distance (détails au millimètre) et utilisation flexible d'un seul objectif nadir (25 mm) ou du mode cinq objectifs pour les scènes complexes.
• Projets publics et géospatiaux : imagerie résistante au mouvement (obturateur global), intégration POS à bord et sorties compatibles KML/GIS pour faciliter la cartographie d'infrastructures à grande échelle et l'évaluation des risques.

Caractéristiques techniques

• Résolution totale : 125 MP (env. 25,16 MP par objectif).
• Format du capteur : APS‑C (23,1 mm × 15,4 mm).
• Taille de pixel : 3,76 μm.
• Obturateur : S‑GS obturateur global (élimination du flou de mouvement à grande vitesse).
• Objectifs : configuration à cinq objectifs — nadir (25 mm) + quatre obliques (45°) pour couverture verticale et multi-oblique.
• POS / géomarquage : cinq jeux de données POS indépendants en temps réel intégrés directement dans les photos pour un géoréférencement de haute précision.
• Stockage de données : modules de stockage échangeables à chaud (ex. modules 1280 GB référencés).
• Interface de données : transfert Type‑C haute vitesse ≥300M/s ; prise en charge du déchargement à chaud sans alimenter la caméra.
• Alimentation : plage d'entrée 12–50 V (compatibilité multi-plateforme).
• Température de fonctionnement : −20°C à 65°C ; gestion thermique intelligente.
• Construction : métal/composite de qualité industrielle avec éléments en aluminium usiné CNC ; extérieur sans câbles pour robustesse terrain.
• Stabilisation / gimbal : conception de gimbal détachable ; gimbal stabilisé trois axes référencé pour intégration plateforme.
• Détection & commande : détection en boucle fermée à cinq phases ; prise en charge de l'ajustement des paramètres via Bluetooth et interfaces ouvertes pour développement secondaire.
• Flux logiciel : insertion POS en temps réel, sorties compatibles KML/GIS et prise en charge du firmware/gestion de mission pour intégration aux logiciels de relevé.
• Cas d'utilisation principaux : sociétés professionnelles de topographie et cartographie, équipes d'ingénierie & construction, services publics/gouvernementaux, innovateurs géospatiaux/AR/VR.
