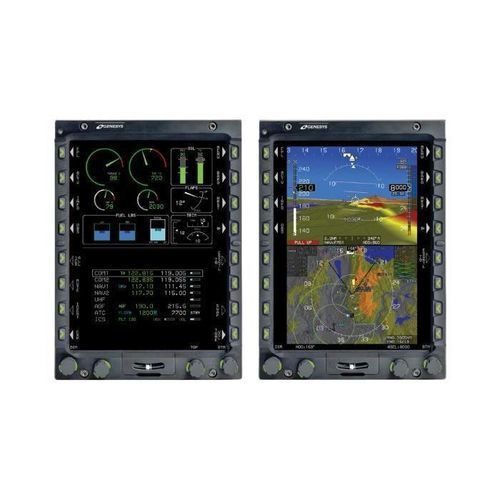

EFIS MFD IDU-680

PFDprimary flight displayEFIS

Présentation
Les ensembles d'affichage EFIS IDU-680 proposent des formats PFD et MFD configurables pour afficher les instruments de vol, la carte mobile, l'HSI, le planificateur de vol, le trafic, le terrain, le radar météo, le datalink, la vidéo, la gestion radio/audio et les affichages moteurs. L'IDU-680 intègre un Flight Management System et un TAWS de classe A (Terrain Awareness and Warning System) pour améliorer la conscience situationnelle et la gestion de la charge de travail. La suite avionique Genesys dispose d'une architecture ouverte facilitant l'intégration d'équipements de mission spécialisée.

Caractéristiques
La vision synthétique 3D Genesys améliore la conscience situationnelle et prend en charge les opérations de précision. L'IDU-680, certifié Level A, utilise les données ADAHRS et GPS SBAS pour les approches RNP et LPV et exploite le système breveté OASIS® (Open Architecture System Integration Symbology) pour afficher les paramètres moteur et les messages CAS. Le système s'interface avec des radios et radars météorologiques sélectionnés et propose des ports d'extension pour évoluer.

La plateforme réduit le nombre de pièces de maintenance et favorise une disponibilité opérationnelle accrue. Des interfaces intégrées pour FLIR, Satcom, DF, HF/UHF, TACAN, Datalink, SELCAL et radios tactiques permettent des mises à niveau progressives et l'intégration de systèmes mission.

Les unités sont qualifiées MIL-STD et compatibles NVG pour répondre aux environnements opérationnels exigeants et sont disponibles pour production OEM neuve et programmes de modernisation.

L'IDU-680 comprend

• Vision synthétique 3D
• Navigation Highway-In-The-Sky (HITS)
• Vecteur de stationnement géoréférencé
• Système d'alerte et d'avertissement terrain (TAWS & HTAWS)
• Flight Management System graphique (FMS)
• Enregistreur de vol numérique (DFR)
• Compatibilité vision nocturne (NVG)
• Qualification MIL-STD
• Gestion radio et audio intégrée
• Et plus

Conçu pour environnements sévères
Le matériel et les logiciels sont qualifiés pour fonctionner en environnements sévères afin d'assurer fiabilité et disponibilité en mission. Les essais environnementaux et de qualification incluent températures extrêmes, vibration, foudre, HIRF, altitude, sable et poussière, humidité, étanchéité, sensibilité aux fluides, sel et brouillard, et conditions associées.

Spécifications techniques

• Famille de modèles : IDU-680 EFIS
• Certification : Certifié Level A
• Capteurs / données : Support ADAHRS et GPS SBAS pour opérations de précision incluant RNP et LPV
• Capacités d'affichage : Formats PFD et MFD configurables (instruments de vol, carte mobile, HSI, planificateur de vol, trafic, terrain, radar météo, vidéo, affichages moteurs)
• Systèmes intégrés : Flight Management System graphique (FMS), TAWS Classe A, Enregistreur de vol numérique
• Vision synthétique : Genesys 3D Synthetic Vision
• Interface avionique : Symbologie OASIS® d'architecture ouverte pour messages moteur/CAS ; ports d'extension pour évolution
• Interfaces intégrées : Support pour FLIR, Satcom, DF, HF/UHF, TACAN, Datalink, SELCAL, radios tactiques
• Compatibilité : Compatible Night Vision/Goggle (NVG)
• Qualification : Qualifié MIL-STD
• Environnement : Qualifié pour températures extrêmes, vibration, foudre, HIRF, altitude, sable/poussière, humidité, étanchéité, fluides, sel/brouillard
