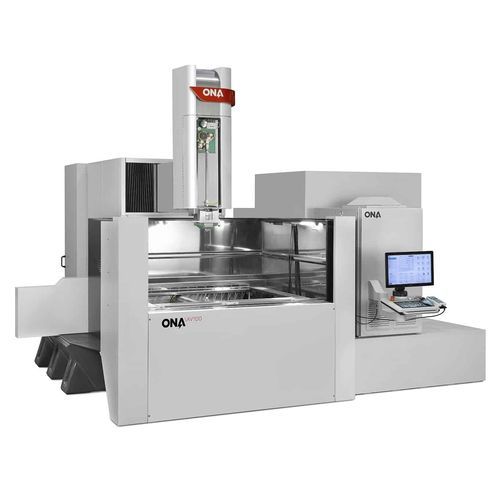

Machine d'électroérosion à fil AV100

3D

Dimensions maximales de la pièce (*) - Longueur - 1.950 mm - 76.8 in Largeur - 1.600 mm - 63 in Hauteur - 600 mm - 23.6 in Poids maximal de la pièce - 10.000 mm - 22000 Ibs Parcours sur l’axe U/V - 500 x 500 mm - 19.7 x 19.7 in Angle de coupe conique maximal - +/- 30º / 400 mm - +/- 30º / 15.75 in Diamètre du fil - 0.20 – 0.30 mm - 0.008 – 0.012 in Vitesse de coupe maximale - 360 mm2/min – Ø 0.30 mm (hilo Xcc) - 34 in2/hr – Ø 0.012 in (Xcc wire) Avantages de la technologie AV Une mécanique conçue pour une performance maximale avec des pièces qui pèsent jusqu’à 10 tonnes. Système Eco Filter inclus, sans déchets supplémentaires et pratiquement sans frais de maintenance. Interface avec pièces en 3D permettant la rotation et le mouvement de l’écran. Visualisation en temps réel du fil et de la découpe de la pièce et le temps de finalisation. Une vitesse plus élevée, économie de 30 % du temps avec moins de révisions et une vitesse de jusqu’à 450 mm²/min (fil 0,33 (XCC)). Possibilité d’inclure le Script programming ONA + mesurage in-process pour un contrôle total du positionnement de la pièce et une optimisation du mesurage de la pièce sans la retirer de la machine.
