Logiciel de test

d'analyse des masses et centragepour l'aérospatialetemps réel

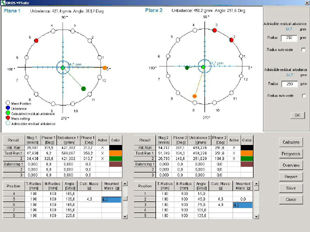

Equilibrage : 1 plan, 2 plans ou multiplans Aperçu Les modules OROS d'équilibrage sont conçus pour aider à l’équilibrage des rotors rigides et flexibles. Ils sont adaptés à l’équilibrage sur le terrain ainsi que sur équilibreuses et fonctionne directement sur les analyseurs OROS. 2 modules sont disponibles: Le module 1 plan/2 plans est adapté à l’équilibrage de rotors qui ont un comportement de rotor rigide (avec un régime RPM sous leur première vitesse critique) Le module Multiplans est conçu pour équilibrer les rotors au-dessus de leur première vitesse critique (plage RPM ou le rotor atteint son premier mode de flexion) Principales Caractéristiques Acquisition sur l’ensemble de la gamme OROS Série 3. Accepte des signaux d’accéléromètres, vélocimètres, ou sondes de proximité Jusqu’à 32 capteurs suivant la plateforme instrument Acquisition de données temps réel (1X amplitude/phase) Haute précision de la phase (signal du top/tour sur-échantillonné à 6.4 MHz) Configuration souple de la répartition des masses d’équilibrage (masse distribuée et positions par pas de 1°). Ajout ou retrait de masse par perçage Pronostique de la vibration résiduelle (Fonction “et si” Equilibrage trim Equilibrage 1 plan/2 plans Rotors rigides De 1 à 4 capteurs (1 ou 2 par plans) Acquisition temps réel du 1X et du diagramme polaire (amplitude et phase) Acquisition de la vitesse RPM en régime stable Vérification du balourd résiduel suivant la norme ISO 1940 / Sélection de la qualité d’équilibrage désirée Taille et poids optimum avec l’OR34. Fonctionne sur tous les instruments Série 3. Equilibrage Trim Génération de rapport Conçu pour les non-experts
