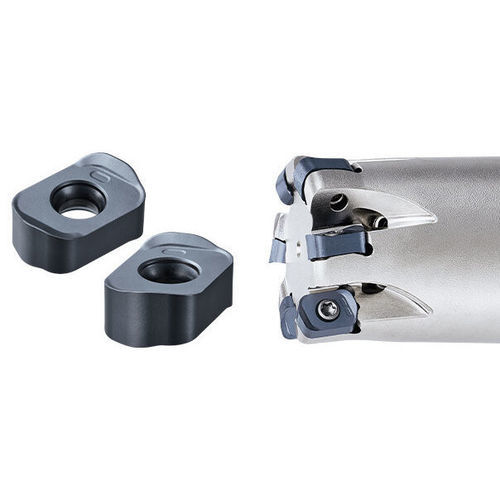

Fraise à rayon PHCW

pour acierpour acier inoxydablepour alliage de nickel

Présentation produit
La fraise rayon PHCW à alimentation élevée double‑face réduit le temps d’ébauche des moules grâce à un corps multi‑plaquettes et des plaquettes conçues pour une haute ténacité et une faible résistance à l’usinage. La conception à quatre arêtes double‑face améliore la rentabilité, tandis que les versions à queue droite et à montage à vis couvrent de nombreuses configurations d’usinage, y compris les applications à grand porte‑à‑faux avec porte‑queue dédié.

Caractéristiques

• Grand rayon simulé pour améliorer la résistance à l’écaillage
• Plaquette épaisse et haute rigidité pour des performances de coupe stables
• Brise copeaux à grand angle de coupe réduisant la résistance
• Design économique à double‑face et quatre arêtes réduisant les coûts d’exploitation
• Corps de fraise avec trous de refroidissement pour améliorer l’évacuation des copeaux
• Option corps multi‑plaquettes pour augmenter l’efficacité d’usinage

Applications

• Acier doux
• Acier carbone
• Acier bas carbone
• Acier allié
• Acier pour matrices
• Acier inoxydable
• Fonte
• Fonte ductile
• Superalliages (usinage humide)
• Alliage de titane (usinage humide)
• Acier pré‑durci
• Acier pour moules de fonderie

Gamme

• Type queue droite : φ16–φ32
• Type montage à vis : φ16–φ40 (prise en charge des grandes portées avec porte‑queue dédié)

Données / Performances
Le PHCW assure une faible résistance à la coupe de manière constante, même en usinage L/D = 5D, permettant des opérations d’ébauche stables et fiables.

Médias
Catalogue (flyer PDF) et vidéos de démonstration disponibles.

Caractéristiques / spécifications techniques

• Modèle : PHCW
• Conception des plaquettes : plaquettes double‑face, quatre arêtes (économiques, réduit les coûts d’exploitation)
• Corps : corps multi‑plaquettes pour améliorer l’efficacité d’usinage
• Attributs des plaquettes : haute ténacité, faible résistance à la coupe, épaisseur/haute rigidité pour la stabilité
• Contrôle des copeaux : brise copeaux à grand angle de coupe ; corps de fraise avec trous de refroidissement pour améliorer l’évacuation des copeaux
• Tailles de la gamme : queue droite φ16–φ32 ; montage à vis φ16–φ40
• Adapté aux découpes intermittentes et aux applications à grand porte‑à‑faux
• Matériaux applicables : aciers, inox, fontes, superalliages, alliage de titane (usinage humide), aciers pré‑durs et aciers pour moules
• Remarque performance : faible résistance à la coupe et stabilité jusqu’à L/D = 5D
