Testeur de champ magnétique Rotor-Check 400

pour l'avioniqueaéronautique

Description du Produit

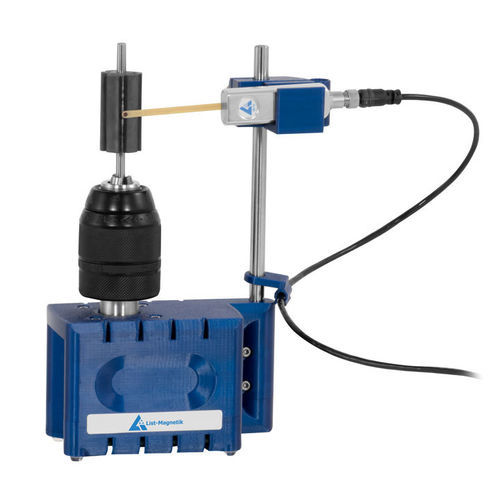

L'appareil de test de champ magnétique Rotor-Check 400 est un dispositif de test pratique pour mesurer le profil de la force du champ magnétique des rotors. L'appareil et la sonde de mesure sont directement connectés via USB à un PC Windows. Il est idéal pour des mesures et analyses précises du champ magnétique.

• Test du profil de la force du champ magnétique d'un rotor
• Connexion directe de l'appareil et de la sonde via USB à un PC Windows
• Idéal pour des mesures et analyses précises du champ magnétique

Paramètres de Mesure Possibles

• Qualité de l'aimant ou de la magnétisation
• Erreurs d'assemblage du paquet de tôles
• Influences dues à l'inhomogénéité du noyau laminé
• Position du paquet de tôles par rapport à l'arbre
• Magnétisation du champ parasite
• Pointes de pôles locales et globales
• Densité de flux au centre du pôle
• Largeur du pôle
• Décalage du pôle
• Comparaison des pôles

Fonctionnalité
Un moteur pas à pas précis et haute résolution fait tourner le rotor de 360° en quelques secondes. Avec le logiciel gratuit RotorCheck, vous pouvez enregistrer et évaluer statistiquement une courbe précise de la force et de l'angle du champ magnétique. La sonde de mesure est placée à une distance constante du rotor à l'aide d'un dispositif de fixation réglable en hauteur pour garantir des mesures magnétiques comparables pendant la rotation et une force du champ magnétique précise sur l'ensemble du profil du rotor.
L'axe du rotor peut avoir jusqu'à 13 mm d'épaisseur. Le dispositif de fixation de la sonde est réglable en hauteur jusqu'à 12 cm, permettant une manipulation flexible pour différentes tailles de rotors.
Les valeurs de mesure peuvent être exportées directement sous forme de graphique ou de fichier CSV (par exemple, pour Microsoft Excel) à l'aide du logiciel RotorCheck.
Contenu de la Livraison
Le Rotor-Check 400 est livré avec une sonde à languette transversale PM4-TR. La livraison comprend 3 supports pour la sonde de mesure pour une mesure axiale ou radiale. Des manchons adaptateurs pour des distances spécifiques au rotor magnétique sont disponibles sur demande.
Le Rotor-Check 400 et la sonde de mesure sont connectés à un PC ou un ordinateur portable avec deux ports USB et ne nécessitent pas d'alimentation externe supplémentaire.
Exemple d'Application
L'appareil convient à la mesure et à l'analyse des rotors magnétiques dans diverses applications industrielles.

Données Techniques
Unités de mesure : A/cm – kA/m – Gauss – mTesla commutables (1 A/cm = 0,1 kA/m = 1,256 Gauss = 1,256 Oersted = 0,1256 mT)
Sonde : Sonde à languette transversale LM-MP-PM4-TR
Plage de mesure du champ continu : 0-40 000 A/cm (± 4000mT)
Précision : ± 1 A/cm jusqu'à 50 A/cm, ± 2% de la valeur mesurée à partir de 50 A/cm
Direction de mesure : Radiale ou Axiale
Résolution : 0,1 A/cm (0,01 mT)
Diamètre maximal du rotor : d ≤ 60 mm
Hauteur de la sonde : maximum 12 cm
Support de l'axe du rotor : d = 0,3 mm - 13 mm
Distance de mesure minimale : 0,3 mm (lorsque la sonde touche le rotor)
Affichage : Force du champ instantanée sur une ou plusieurs rotations
Nombre de points de mesure : par rotation (360°), réglable 300 / 500 / 1000 points
Durée de mesure : réglable : 23 / 45 / 90 secondes pour 360°
Stockage de la courbe : fichier CSV (par exemple, pour importation dans Microsoft Excel), fichier image (.png)
Étalonnage : Étalonnage du point zéro via logiciel (doit être effectué sans le rotor inséré)
Connexion : 2 x USB – Port vers PC
Alimentation : USB
Dimensions : 120 x 60 x 195 mm
Poids : 780 g

Caractéristiques / Spécifications

• Dispositif de test pour mesurer le profil de la force du champ magnétique des rotors
• Connexion USB directe à un PC Windows
• Sonde réglable en hauteur jusqu'à 12 cm
• Diamètre maximal du rotor : 60 mm
• Plage de mesure jusqu'à 40 000 A/cm (± 4000mT)
• Résolution : 0,1 A/cm (0,01 mT)
• Stockage sous forme de CSV ou PNG
• Étalonnage du point zéro via logiciel
• Alimentation via USB
• Dimensions : 120 x 60 x 195 mm
• Poids : 780 g
