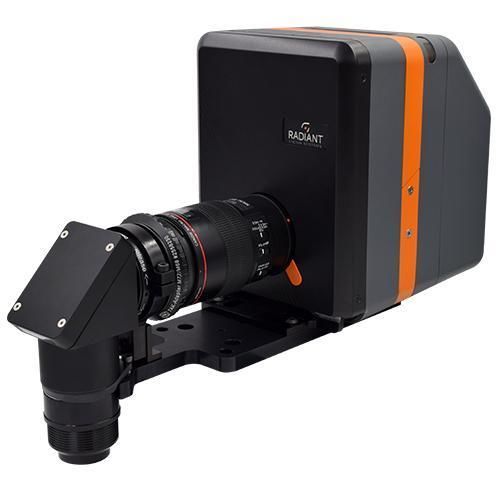

Objectif de caméra haute résolution XRE 35

Présentation
L'objectif XRE 35 est une solution de test pour affichages near‑eye avec mise au point électronique. Sa conception optique brevetée est conçue pour mesurer les affichages intégrés dans les casques de réalité virtuelle (VR), réalité mixte (MR) et réalité augmentée (AR) en simulant la taille, la position et le champ de vision de l'œil humain. L'objectif prend en charge des configurations repliées (« périscope ») et non repliées et peut être utilisé pour des mesures monoculaires ou binoculaires (stéréoscopiques) lorsqu'il est intégré à deux systèmes.

Principales capacités

• Reproduit la position de l'œil humain dans les casques XR
• Mise au point électronique pilotable par logiciel (mécanisme interne ; longueur du boîtier inchangée pendant la mise au point)
• Configurations repliées (« périscope ») et non repliées pour s'adapter aux différents formats de casques
• Champ de vision jusqu'à ±35° (70° au total)
• Prend en charge l'analyse MTF automatisée à travers la mise au point (répétition de plusieurs réglages de focalisation via logiciel)

Configurations flexibles
L'objectif XRE 35 peut être associé à des photomètres imageurs (photométrie) ou à des colorimètres imageurs (colorimétrie) et propose des options de résolution permettant d'obtenir le nombre de pixels par degré requis jusqu'à 70° de champ. Les configurations repliées permettent la mesure dans des casques à faible distance oculaire ou avec des équipements portés et peuvent autoriser l'installation de deux systèmes XRE 35 pour des mesures simultanées gauche/droite.

Mesure et intégration logicielle
L'objectif XRE 35 se fixe sur les photomètres imageurs ou colorimètres Radiant ProMetric à l'aide d'un support de montage spécifique pour former une solution compacte caméra/objectif. Il est pris en charge par le logiciel TrueTest™ de Radiant et le module logiciel TT-ARVR™ pour les tests automatisés d'affichages AR/VR (luminance, chromaticité, contraste, uniformité, détection de mura/imperfections, défauts de pixels/lignes, MTF, distorsion, uniformité de mise au point, etc.).

Ressources
Une fiche technique (PDF de spécifications produit) est disponible pour ce produit (voir les documents produit).

Caractéristiques / spécifications techniques

• Application principale : Mesure de la lumière et de la couleur pour affichages near‑eye (NED) dans les casques
• Ouverture effective (pupille d'entrée) : 3,3 mm
• Mise au point : Electronique (mise au point interne pilotable par logiciel)
• Distance de mise au point : Plage 0,5 m à l'infini (mesurée depuis l'avant de l'objectif)
• Distance interpupillaire minimale (IPD) : 63 mm
• Longueur de pli du miroir optionnel : 173 mm
• Luminance - minimum : 0,01 cd/m2
• Luminance - maximum : 10 000 cd/m2 (caméras série Y) ; 1 000 000 cd/m2 (caméras série I) — valeurs maximales pour courtes expositions
• Capacités de mesure : Luminance, Radiance, coordonnées chromatiques CIE, Température de Couleur Corrélée (CCT)
• Unités prises en charge : cd/m² (nit), W/sr/m², foot‑lambert, CIE (x, y) et (u', v'), Kelvin (CCT)
• Options de caméra associées : ProMetric Y61 ; ProMetric I61 / I61‑SC
• Champ de vision approximatif (horizontal) : ±35°
• Champ de vision approximatif (vertical) : ±35°
• Résolution : ~0,012° par pixel du capteur (dépend de l'option caméra/résolution)
• Options de résolution (système) : 29 MP, 45 MP, 61 MP (selon la caméra)
• Options de configuration de l'objectif : Repliée (« périscope ») ou non repliée
• Solutions supplémentaires : Solution standard mono‑objectif ou solution binoculaire (deux systèmes XRE intégrés)
• Recommandations système : Photomètre ou colorimètre imageur ProMetric haute résolution (jusqu'à 61 MP), module logiciel TT-ARVR™, Windows 10 (64 bits), 16–32 Go RAM ; autres exigences système variables selon la caméra
