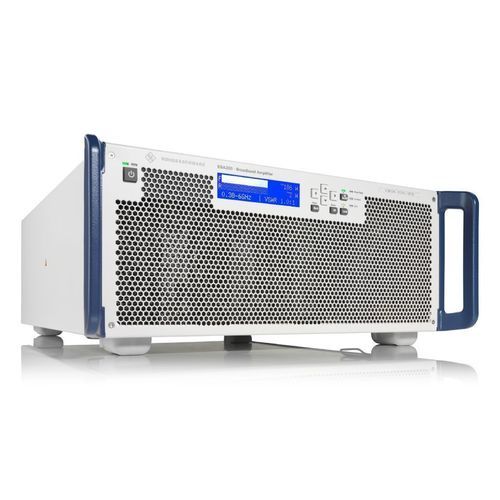

Testeur pour l'avionique BBA300 series

aéronautiquecompact

Présentation
La famille R&SBBA300 est une gamme d'amplificateurs large bande à semi-conducteurs, compacte et modulaire, conçue pour une disponibilité élevée dans des environnements de test et de mesure tels que les essais CEM, la validation produit, les tests OTA de coexistence et l'essai de composants RF. Elle permet des balayages RF continus sur de larges plages de fréquences avec une linéarité élevée, une faible densité de bruit et des caractéristiques harmoniques maîtrisées.

Faits clés

• Balayages RF continus sur des plages très larges jusqu'à 18 GHz (selon modèle)
• Puissance de sortie linéaire jusqu'à 1000 W P1dB avec faible densité de bruit et harmoniques typiques autour de -25 dBc
• Prise en charge des modulations amplitude, fréquence, phase, impulsion et OFDM complexe
• Haute disponibilité et fonctionnement robuste en conditions de désadaptation sévère ou sortie ouverte/court-circuit
• Configurations flexibles et évolutives avec extension de fréquence et de puissance par options matérielles et logicielles

Description de la famille de produits
La famille R&SBBA300 comprend des systèmes amplificateurs configurables mono-bande, double-bande et multi-bande. Des unités modulaires 19" compactes permettent des installations rack évolutives. La couverture de fréquence et la puissance sont configurables et extensibles; des options de commutation permettent de combiner des amplificateurs pour des systèmes multi-bandes.

Performances et fonctionnalités

• Amplification large bande de 380 MHz à 18 GHz selon modèle, avec forte linéarité et densité de bruit jusqu'à environ -110 dBm/Hz
• Point de fonctionnement réglable (option logicielle R&SBBA-PK1) permettant de passer entre les classes A et AB pour optimiser la linéarité, la fidélité en impulsion ou la puissance maximale
• Conception RF robuste tolérant de fortes désadaptations (puissance RF complète jusqu'à VSWR 6:1 dans de nombreuses configurations) avec protections intelligentes et ajustement périodique du courant de polarisation
• Interface GUI basée sur les rôles, contrôle distant SCPI via Ethernet et SNMP en option pour intégration aux bancs de test automatisés

Modèles disponibles (modèle — plage de fréquences — puissance de sortie P1dB)
Modèles mono-bande :
R&SBBA300-CDE15 — 380 MHz - 6 GHz — 15 W
R&SBBA300-CDE25 — 380 MHz - 6 GHz — 25 W
R&SBBA300-CDE50 — 380 MHz - 6 GHz — 50 W
R&SBBA300-CDE90 — 380 MHz - 6 GHz — 90 W
R&SBBA300-CDE180 — 380 MHz - 6 GHz — 180 W
R&SBBA300-CDE300 — 380 MHz - 6 GHz — 300 W
R&SBBA300-DE15 — 1 GHz - 6 GHz — 15 W
R&SBBA300-DE25 — 1 GHz - 6 GHz — 25 W
R&SBBA300-DE50 — 1 GHz - 6 GHz — 50 W
R&SBBA300-DE90 — 1 GHz - 6 GHz — 90 W
R&SBBA300-DE180 — 1 GHz - 6 GHz — 180 W
R&SBBA300-DE300 — 1 GHz - 6 GHz — 300 W
R&SBBA300-DE500 — 1 GHz - 6 GHz — 500 W
R&SBBA300-DE1000 — 1 GHz - 6 GHz — 1000 W
R&SBBA300-F30 — 6 GHz - 13 GHz — 30 W
R&SBBA300-F50 — 6 GHz - 13 GHz — 50 W
R&SBBA300-F90 — 6 GHz - 13 GHz — 90 W
R&SBBA300-F180 — 6 GHz - 13 GHz — 180 W
R&SBBA300-F300 — 6 GHz - 13 GHz — 300 W
R&SBBA300-FG30 — 6 GHz - 18 GHz — 30 W
R&SBBA300-FG50 — 6 GHz - 18 GHz — 50 W
R&SBBA300-FG90 — 6 GHz - 18 GHz — 90 W
R&SBBA300-FG180 — 6 GHz - 18 GHz — 180 W
R&SBBA300-FG300 — 6 GHz - 18 GHz — 300 W

Exemples double-/multi-bande :
R&SBBA300-CDE25F30 — 380 MHz - 13 GHz — 25 / 30 W
R&SBBA300-CDE50F30 — 380 MHz - 13 GHz — 50 / 30 W
R&SBBA300-CDE50F50 — 380 MHz - 13 GHz — 50 / 50 W
R&SBBA300-CDE90F30 — 380 MHz - 13 GHz — 90 / 30 W
R&SBBA300-CDE90F50 — 380 MHz - 13 GHz — 90 / 50 W

Applications typiques

• Essais CEM et conformité réglementaire nécessitant des balayages larges et continus
• Validation produit et essais de composants RF pour technologies sans fil (GSM, LTE, 5G, WLAN, Bluetooth®, Zigbee)
• Tests de coexistence OTA, essais RF au niveau système et bancs de test automatisés

Remarques
Des options matérielles et logicielles permettent d'étendre la fréquence et la puissance. Les configurations système peuvent inclure commutateurs RF, coupleurs, charges et autres accessoires pour solutions rack multi-bandes et haute puissance.

Spécifications techniques

• Plage de fréquence (famille) : 380 MHz — 18 GHz (selon modèle)
• Puissance RF maximale : jusqu'à 1000 W P1dB (selon modèle)
• Exemples de puissances P1dB : 15 W, 25 W, 30 W, 50 W, 90 W, 180 W, 300 W, 500 W, 1000 W
• Densité de bruit : jusqu'à environ -110 dBm/Hz
• Harmoniques : typiquement autour de -25 dBc
• Modulations prises en charge : amplitude, fréquence, phase, impulsion, OFDM complexe
• Tolérance de désadaptation : puissance RF complète à VSWR élevé (jusqu'à 6:1 dans des configurations typiques)
• Interfaces de contrôle : Ethernet avec SCPI ; SNMP en option
• Options logicielles : réglage du point de fonctionnement (R&SBBA-PK1) et modes haute puissance
• Format : conception modulaire compacte, unités 19" enfichables pour systèmes rack
