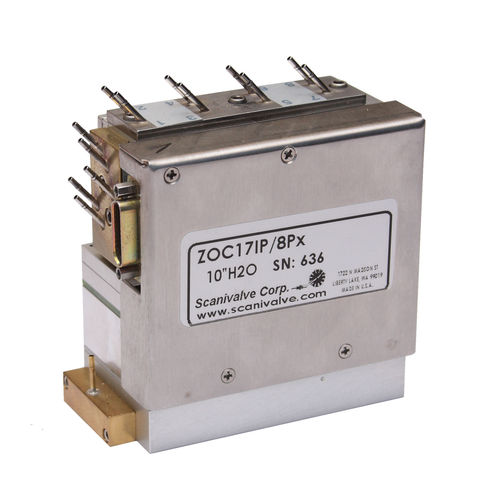

Scanner de pression 8 canaux ZOC17

de gazminiatureanalogique

+/- 0,08% pleine échelle précision à long terme (3,0 - 500 psid) 8 entrées de pression sans mux, ou 16 entrées de pression muxées taux de balayage de 50 kHz Plusieurs gammes de pression disponibles Plage de pression du vide, 5 pouces H20 jusqu'à 750 psid Correction automatique du décalage du zéro Vanne de purge incorporée dans le ZOC17 Capteurs de pression remplaçables sur site Application du scanner électronique de pression Le scanner de pression électronique ZOC17 est idéal pour mesurer les gaz dans les applications d'essais en vol et sur les moteurs à turbine où les températures ambiantes varient. Il est également idéal pour d'autres situations de mesure de il est également idéal pour d'autres situations de mesure de pression industrielle où des pressions élevées doivent être mesurées (750 psi max.). Les capteurs de pression à compensation de température ZOC sont dix fois moins sensibles à la température que les capteurs de pression piézorésistifs classiques. Lorsqu'une plus grande stabilité de température est requise, ainsi que pour une utilisation en dessous de 0°C, il est recommandé de placer le capteur de pression ZOC17 dans un boîtier thermostaté, Scanivalve modèle ZOCTCU. Vue d'ensemble Le scanner de pression électronique ZOC17 accepte 8 ou 16 entrées pneumatiques. Chaque module ZOC17 intègre 8 ou 16 capteurs de pression piézorésistifs compensés en température. Ces ces capteurs de pression sont fabriqués dans un boîtier résistant aux vibrations, ce qui facilite leur remplacement sur le terrain et minimise les temps d'arrêt en cas d'endommagement des capteurs. Le scanner de pression électronique ZOC17 contient également une vanne d'étalonnage pneumatique, un multiplexeur à haute vitesse (50kHz) et un amplificateur d'instrumentation. La sortie des données est un signal analogique +/- -2,5Vdc ou +/- 5,0Vdc.
