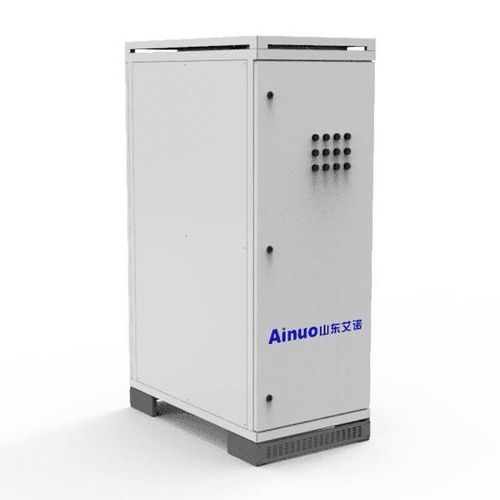

Armoire de distribution électrique AN17DP(F)

Présentation du produit
L'armoire parallèle 400Hz de la série AN17DP(F) est conçue pour la distribution centralisée d'énergie 400Hz dans les systèmes d'alimentation au sol. Lorsque plusieurs unités de puissance au sol sont parallélées, cette armoire regroupe les sorties et, en association avec des compensateurs de chute de tension, distribue une alimentation 400Hz synchronisée vers plusieurs positions d'appareils. Elle est destinée aux installations centralisées telles que les hangars de maintenance, les postes de stationnement et les aires de trafic.

Caractéristiques

• Prend en charge des systèmes d'alimentation centralisée d'une capacité maximale de 540 kVA.
• Inductance de mise en parallèle intégrée réduisant les courants de circulation lors du couplage et diminuant les pertes internes.
• Indice de protection IP55, adapté à l'installation extérieure sur les aires de trafic et les parkings.
• L'armoire de couplage et le compensateur de chute de tension présentent des dimensions extérieures uniformes pour une fabrication standardisée et une implantation homogène.
• Extension flexible des voies de sortie en association avec un compensateur de chute de tension, permettant de distribuer vers le nombre de sorties requis.

Applications
Utilisée là où plusieurs aéronefs sont concentrés : postes au contact et postes éloignés, hangars de maintenance et aires de trafic d'aéroport, pour assurer une distribution centralisée d'alimentation 400Hz pour les opérations au sol.

Caractéristiques techniques

• Modèle : AN17DP-300(F)
• Nombre d'unités d'alimentation : 1 - 3
• Puissance nominale : 3×180KVA
• Système de distribution : Triphasé quatre fils
• Tension nominale : 3×115/200V
• Courant nominal : 3×1560A
• Fréquence : 400Hz ±10Hz
• Extension des sorties : Extension de voies quelconque
• Efficacité : ≥99%
• Indice de protection : IP55
• Conditions ambiantes : -40℃ ~ +60℃
• Humidité relative : 10~100% (sans condensation)
• MTBF : 100 000 heures
• MTTR : ≤20min
• Dimensions L*H*P (mm) : 600*1700*1030
• Poids (kg) : 150
