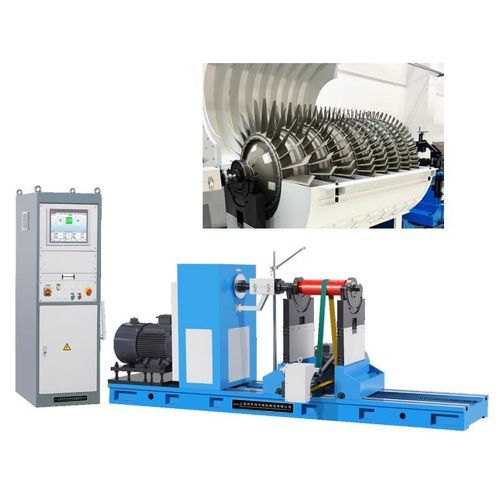

Machine à équilibrer horizontale PHS-1000ZW

électriquepour l'aéronautiqueautomatique

Application Cette machine est largement utilisée dans la détection du déséquilibre des pièces mécaniques rotatives de moteurs de taille moyenne, rouleaux en caoutchouc, pompes à eau, centrifugeuses, ventilateurs, vilebrequins, etc. Caractéristique Adopte le mode d'entraînement double par joint universel/courroie, l'entraînement par joint universel peut transmettre plus de puissance et fonctionner plus en douceur. L'entraînement par courroie assure la qualité et la précision de l'équilibrage de la pièce, et présente les caractéristiques de chargement et de déchargement pratiques, de démarrage rapide et de haute efficacité de travail. Applicable aux pièces de taille moyenne Données techniques en un coup d'œil - Plage de masse de la pièce (kg) : 1000, 2000, 3000, 5000 - Diamètre maximal de la pièce (mm) : Φ1600, Φ1900, Φ2100, Φ2400 - Distance entre deux paliers de support (mm) : Min 60, Min 60, Min 60, Min 320 - Plage de diamètre du journal de la pièce (mm) : Φ25~120, Φ25~120, Φ25~120, Φ40~380 - Distance maximale entre la bride d'entraînement et le support de palier droit (mm) : 1600, 1900, 1900, 2500 - Vitesse de rotation de l'axe principal (tr/min) : 600,1095, 485,818, 133,255,396, 634,970 - Puissance du moteur (kw) : 4, 7.5, 7.5, 15 - Couple de l'arbre à joint universel (N·m) : 250, 300, 700, 1250 - Longueur du lit (mm) : 2500, 3000, 3000, 4000 - Quantité minimale de déséquilibre résiduel réalisable (emar) : ≤0.5g· mm/kg 1) Conversion de fréquence Régulation de vitesse sans paliers - Plage de masse de la pièce : 1000-5000 kg - Diamètre maximal de la pièce : Φ1600-Φ2400 mm - Distance entre deux paliers de support : Min 60-320 mm - Plage de diamètre du journal de la pièce : Φ25~120 à Φ40~380 mm - Distance maximale entre la bride d'entraînement et le support de palier droit : 1600-2500 mm - Vitesse de rotation de l'axe principal : 133-1095 tr/min - Puissance du moteur : 4-15 kw - Couple de l'arbre à joint universel : 250-1250 N·m - Longueur du lit : 2500-4000 mm - Quantité minimale de déséquilibre résiduel réalisable : ≤0.5g· mm/kg
