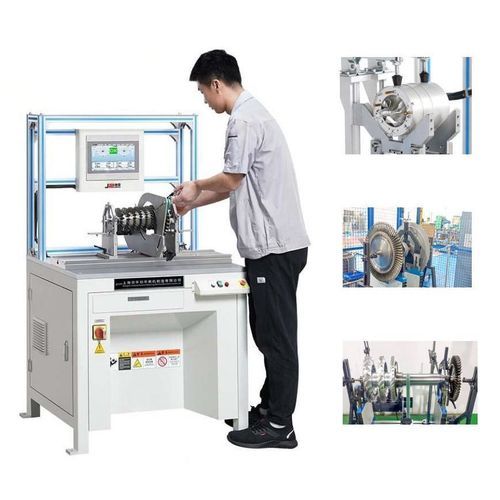

Machine à équilibrer horizontale PHQ series

à entraînement par courroiepour l'aéronautiquede haute précision

Application : Utilisée pour la détection du déséquilibre dynamique de divers rotors d'outils électriques de petite taille, rotors de moteurs à aimant permanent, godets de filature, accouplements, rotors de générateurs, rouleaux de cardage, arbres, rotors de turbocompresseurs et autres pièces rotatives. Caractéristiques : Cette machine adopte le système de mesure électronique de Jianping, avec diverses méthodes de mesure, équilibrage dynamique et statique, les modes de roulement sont jusqu'à 10 types, l'ajout et le retrait de poids, la rotation CW et CCW peuvent être personnalisés de manière flexible. Elle adopte plusieurs combinaisons de coefficients d'étalonnage, ajuste automatiquement la sensibilité du système, et change sans à-coups, double filtrage logiciel et matériel, compression des données, la mesure est plus stable. Applicable aux petites pièces Données techniques en un coup d'œil - PHQ-1.6/5 - PHQ-1.6A/5A - PHQ-G5 - PHA-5 - PHQ-16A - Masse maximale de la pièce (kg) : 1.6/5 - Diamètre maximal de la pièce (mm) : Φ300 - Distance entre deux roulements de support (mm) : 15~500 - Plage de diamètre du journal de la pièce (mm) : Φ 3~40(120°) - Plage de diamètre de la courroie d'entraînement (mm) : Φ20~85 - Vitesse de rotation lorsque le diamètre de la courroie d'entraînement est de 100 mm (tr/min) : ~1470 - Puissance du moteur (kw) : 0.2DC - Quantité minimale de déséquilibre résiduel réalisable (emar) : ≤0.15g· mm/kg 1) Régulation de vitesse sans paliers 2) Conversion de fréquence 3) Peut ajouter à 75-180 4) Peut ajouter à 120-240 5) Peut ajouter à 75-140 - Masse maximale de la pièce : 1.6/5 kg - Diamètre maximal de la pièce : Φ300 mm - Distance entre deux roulements de support : 15~500 mm - Plage de diamètre du journal de la pièce : Φ 3~40 mm - Plage de diamètre de la courroie d'entraînement : Φ20~85 mm - Vitesse de rotation : ~1470 tr/min - Puissance du moteur : 0.2DC kw - Quantité minimale de déséquilibre résiduel réalisable : ≤0.15g· mm/kg
