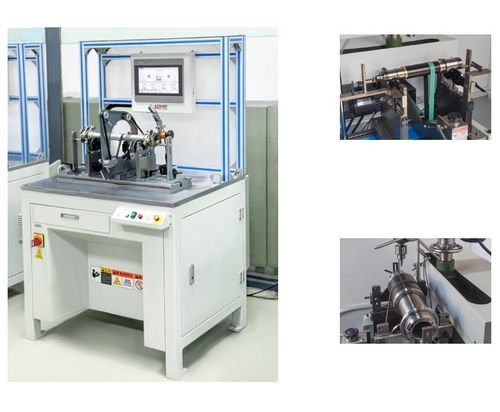

Machine à équilibrer horizontale PHQ

électriquepour l'aéronautique

Application Utilisée pour la détection du déséquilibre dynamique de divers rotors d'outils électriques de petite taille, rotors de moteurs à aimant permanent, gobelets de filature, accouplements, rotors de générateurs, rouleaux de cardage, arbres, rotors de turbocompresseurs et autres pièces rotatives. Caractéristiques Cette machine adopte le système de mesure électronique de Jianping, avec diverses méthodes de mesure, équilibrage dynamique et statique, les modes de roulement sont jusqu'à 10 types, l'ajout et le retrait de poids, la rotation CW et CCW peuvent être personnalisés de manière flexible. Elle adopte plusieurs combinaisons de coefficients d'étalonnage, ajuste automatiquement la sensibilité du système, et change sans à-coups, double filtrage logiciel et matériel, compression des données, la mesure est plus stable. Applicable aux petites pièces Données techniques en un coup d'œil PHQ-1.6/5 PHQ-1.6A/5A PHQ-G5 PHA-5 PHQ-16A Masse maximale de la pièce (kg) 1.6/5 1.6/5 5 5 16 Diamètre maximal de la pièce (mm) Φ300 Φ300 Φ300 400 Φ300 Distance entre deux roulements de support (mm) 15~500 15~500 15~500 15~500 15~500 Plage de diamètre du journal de la pièce (mm) Φ 3~40(120°) Φ 3~40 Φ 3~40 Φ 3~40 Φ 3~40 Plage de diamètre de la courroie d'entraînement (mm) Φ20~85 Φ15~150 Φ20~85 Φ15~150 Φ15~150 Vitesse de rotation lorsque le diamètre de la courroie d'entraînement est de 100 mm (tr/min) ~1470 ~1470 ~1470 0~2000 ~1470 Puissance du moteur (kw) 0.2DC 0.2DC 0.2DC 0.2DC 0.2DC Quantité minimale de déséquilibre résiduel réalisable (emar) ≤0.15g· mm/kg ≤0.15g· mm/kg ≤0.15g· mm/kg ≤0.15g· mm/kg ≤0.15g· mm/kg 1) Régulation de vitesse sans paliers 2) Conversion de fréquence 3) Peut ajouter à 75-180 4) Peut ajouter à 120-240 5) Peut ajouter à 75-140 - Application : Détection du déséquilibre dynamique pour petits rotors et pièces rotatives - Mesure : Équilibrage dynamique et statique, jusqu'à 10 modes de roulement - Personnalisation : Ajout/retrait de poids, rotation CW/CCW, combinaisons de coefficients d'étalonnage - Système : Ajustement automatique de la sensibilité, double filtrage, compression des données - Données techniques : Masse max 1.6-16 kg, Diamètre max 300-400 mm, Diamètre du journal 3-40 mm, Puissance du moteur 0.2DC, Déséquilibre résiduel ≤0.15g·mm/kg
