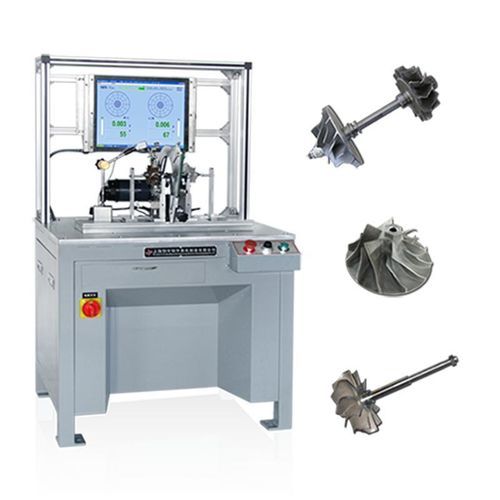

Machine à équilibrer horizontale PHY-5

électriqueà entraînement par courroieautomatique

Application
Cette machine est conçue pour la détection et la correction du déséquilibre dynamique des rotors de turbocompresseur (aubes, compresseurs, turbines).

• Équilibrage des aubes de turbocompresseur
• Équilibrage des compresseurs de turbocompresseur
• Équilibrage des turbines de turbocompresseur
• Lit à auto-positionnement et structure de chariot-outil de grande taille
• Support dédié entraîné par moteur à vitesse variable et courroie en nylon 230W

Caractéristiques

• Entraînement par courroie avec supports à roulements durs pour un appui stable
• Système de contrôle Windows 7/10 avec écran LCD 17"
• Installation et retrait faciles ; démarrage rapide
• Régulation de vitesse en continu (sans palier)

Données techniques en un coup d'œil

• Modèles : PHY-1.6 | PHY-5 | PHY-16
• Masse maximale de la pièce (kg) : 1.6 | 5 | 16
• Diamètre maximal de la pièce (mm) : Φ00 | Φ300 | Φ300
• Distance entre deux paliers de support (mm) : 60–400
• Plage de diamètres de manchon (mm) : Φ5–40
• Plage de diamètres de la courroie d'entraînement (mm) : Φ15–150
• Vitesse de rotation pour courroie Ø100 mm (tr/min) : 1470
• Puissance moteur : 0.2 kW (DC)
• Min. déséquilibre résiduel réalisable (emar) : 0.15 g·mm/kg

Spécifications

• Modèle de référence : PHY-5
• Masse maximale de la pièce (PHY-5) : 5 kg
• Diamètre maximal de la pièce (PHY-5) : Φ300 mm
• Distance entre deux paliers : 60–400 mm
• Plage de diamètres de manchon : Φ5–40 mm
• Plage de diamètres de la courroie : Φ15–150 mm
• Vitesse de rotation (courroie Ø100 mm) : 1470 tr/min (régulation continue)
• Moteur : 0.2 kW DC
• Min. déséquilibre résiduel (emar) : 0.15 g·mm/kg
• Système d'exploitation / écran : Windows 7/10, écran LCD 17"
• Transmission : entraînement par courroie avec supports à roulements durs
• Caractéristiques spéciales : lit à auto-positionnement ; grand chariot-outil ; support dédié entraîné par moteur à courroie en nylon 230W
