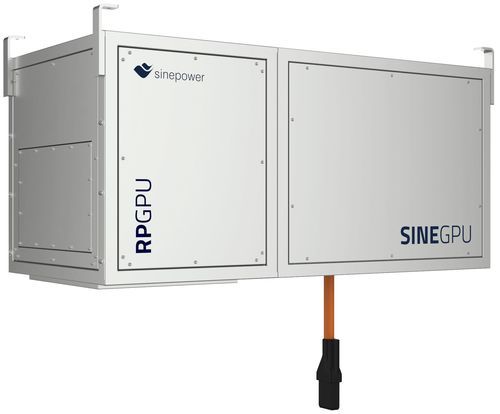

Groupe de parc électrique RPGPU

pour avionpour maintenance aéronefpour aéroport

Description
Le SINE RPGPU est une unité d'alimentation au sol (GPU) compacte à double conversion, conçue pour les applications aéronautiques. Elle fournit une alimentation CA isolée et stable 200 V 3 phases 400 Hz aux aéronefs, avec une efficacité élevée et de faibles distorsions harmoniques d'entrée adaptées aux opérations civilo-militaires.

Informations sur le câble

• Puissance d'entrée principale du GPU vers l'aéronef : 90 kVA
• Courant de sortie maximal : 260 A
• Alimentation pour fonctionnement du tambour de câble : 50/60 Hz, 400/220 V
• Courant d'entrée maximal pour le tambour de câble : 16 A

Entrée

• Fonctionnement en 4 quadrants pour une meilleure réponse dynamique et une exploitation NBPT plus sûre
• Faible contenu harmonique à l'entrée (<1.5% THDi) pour répondre aux exigences réseau et aéronef quelles que soient les charges

Technologie

• Redresseur et onduleur IGBT haute fréquence avec topologie double conversion garantissant un courant d'entrée sinusoidal (THDi <1.5%) et un facteur de puissance unitaire (PF = 1)
• Transformateur de sortie intégré assurant l'isolation galvnique de la charge
• Compatible No Break Power Transfer (NBPT) pour des transferts sans interruption
• Conçu pour minimiser l'impact sur les sources d'alimentation en amont ; adapté aux déploiements de niveau militaire

Options

• Supporte des configurations de sortie CA tant que la puissance totale de la charge n'excède pas la puissance de l'unité
• Variantes AC disponibles : 30 kVA à 90 kVA (unités 400 Hz)

Sortie

• Sortie 200 V, 3 phases, 400 Hz vers l'aéronef via une sortie unique
• Peut être alimenté depuis un réseau standard 380–415 V, 3 phases, 50 Hz ou d'autres sources compatibles

Efficacité

• Jusqu'à 95% d'efficacité

Normes
AÉRONAUTIQUE

• ISO 6858 Fournitures électriques pour assistance au sol des aéronefs
• SAE ARP 5015 Exigences de performance pour alimentation au sol 400 Hz

MILITAIRE

• MIL-STD-704 Caractéristiques électriques des aéronefs

EMC

• EN 61000-6-4 EMC - Norme générique d'émission
• EN 61000-6-2 EMC - Norme générique d'immunité

SÉCURITÉ

• IEC 62477-1 Exigences de sécurité pour systèmes et équipements de conversion d'énergie électronique
• IEC 60529 Degrés de protection fournis par les enceintes (IP)

Caractéristiques / spécifications techniques

• Dénomination commerciale : SINE RPGPU (Ground Power Unit)
• Puissance nominale (page) : 90 kVA — configuration 400 Hz
• Sortie : 200 V, 3 phases, 400 Hz (sortie unique pour aéronef)
• Réseau compatible : 380–415 V, 3 phases, 50 Hz
• Options AC disponibles : 30 kVA – 90 kVA (400 Hz)
• Courant de sortie maximal (90 kVA) : 260 A
• Puissance d'entrée principale vers l'aéronef (90 kVA) : 90 kVA
• Alimentation pour tambour de câble : 50/60 Hz, 400/220 V
• Courant d'entrée maximal pour tambour : 16 A
• Technologie : redresseur et onduleur IGBT haute fréquence ; topologie double conversion ; transformateur de sortie intégré pour isolation galvnique
• Performance d'entrée : THDi < 1.5% ; facteur de puissance = 1
• Compatibilité : No Break Power Transfer (NBPT)
• Efficacité : jusqu'à 95%
• Conformité aux normes : ISO 6858, SAE ARP 5015, MIL-STD-704, EN 61000-6-4, EN 61000-6-2, IEC 62477-1, IEC 60529
