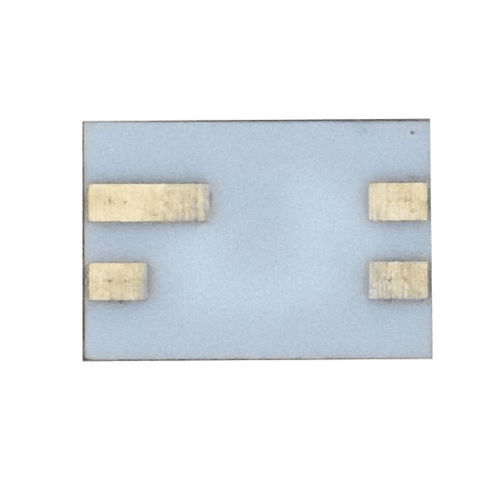

Optocoupleur phototransistor OLC049

miniatureà montage en surface

L'OLC049 peut être utilisé pour les applications des grandes constellations de satellites qui nécessitent une isolation optique dans des environnements de rayonnement tels que les rayons gamma, les neutrons et les protons, avec un rapport de transfert de courant (CTR) élevé et une faible VCE de saturation. Chaque optocoupleur se compose d'une LED et d'un phototransistor au silicium N-P-N qui est isolé électriquement, mais couplé optiquement à l'intérieur d'un boîtier LCC (Leadless Chip Carrier) non hermétique à quatre broches. La variante hermétique pour montage en surface de l'optocoupleur OLC049 est disponible sous le nom de OLS049, à la fois dans une version catalogue non blindée et dans une version blindée à haute fiabilité. Un schéma fonctionnel de l'OLC049 est présenté à la figure 1. Les valeurs nominales maximales absolues de l'OLC049 sont indiquées dans le tableau 1. Les spécifications électriques sont indiquées dans le tableau 2. Les caractéristiques de performance typiques de l'OLC049 sont illustrées dans les figures 2 à 4. Un circuit de test de commutation typique est illustré à la Figure 5 et les dimensions du boîtier de l'OLC049 sont indiquées à la Figure 6. Caractéristiques - Boîtier miniature non hermétique pour montage en surface - Tolérance au rayonnement - CTR élevé garanti sur une plage de températures ambiantes de -55 °C à +125 °C - Isolation électrique de 1000 VDC
