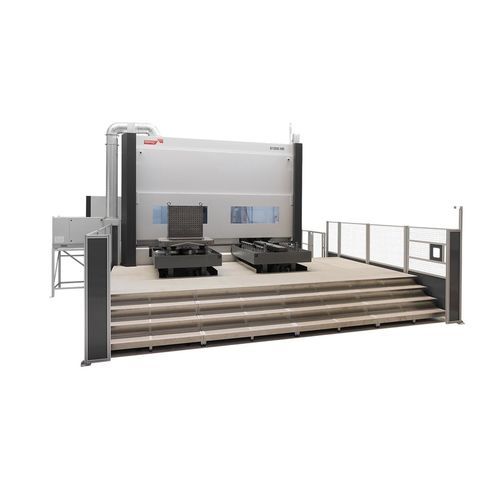

Centre d'usinage 5 axes S1250 HD

horizontalpour l'aérospatialepour titane

Présentation
Le S1250 HD est conçu pour l'usinage lourd simultané 5 axes de pièces en titane et Inconel grâce à ses caractéristiques statiques et dynamiques supérieures. Les guidages hydrostatiques offrent un gain de performance notable en usinage du titane : rigidité et amortissement accrus permettant d'augmenter les profondeurs de coupe et de réduire les temps d'ébauche, tout en améliorant la finition en limitant le basculement de la colonne et en autorisant des accélérations plus élevées et des mouvements 5 axes plus rapides.

Applications

• Pièces structurelles en titane — performances d'enlèvement de matière > 800 cm³/min sur titane
• Petits trains d'atterrissage — environ +30 % de productivité pour métaux durs comme titane ou Inconel
• Coques en titane — jusqu'à +30 % de productivité pour métaux durs

Record mondial / Performances
Avec Starrag Tools et Starrag Technologies, le S1250 HD a atteint un enlèvement de matière de 1 516 cm³/min sur des éléments structurels en Ti6Al4V, établissant une référence en usinage lourd du titane.

Broches
Starrag apporte un savoir-faire important en broches avec plus de 2000 unités livrées. Pour les matériaux difficiles à usiner, la conception des broches Starrag permet d'augmenter les taux d'enlèvement grâce à :

• Arbres de broche courts et rigides pour une meilleure raideur
• Construction compacte améliorant le contour de collision et permettant des porte-outils plus courts
• Caractéristiques de couple adaptées à l'usinage des matériaux durs

Conception de la machine et dimensions
Le S1250 HD est la seule machine de sa catégorie équipée de guidages hydrostatiques. Une structure très rigide associée à des guidages hydrostatiques précontraints augmente la dynamique et la performance d'ébauche. Capacité maximale pièce : 1000 x 1250 mm, jusqu'à 5000 kg. Des têtes de fraisage compactes et rigides permettent l'utilisation d'outils plus courts pour une stabilité accrue.

Gestion des outils
La machine est équipée de magasins et changeurs d'outils Starrag, disponibles jusqu'à 465 emplacements (HSK-A125). Les magasins en chaîne et tour offrent :

• Fonctionnement rapide et fiable, validé sur des centaines de machines
• Chargement d'outils pendant l'usinage
• Large choix de tailles de magasin et d'options de configuration

Précision et capacité process
Conçue pour assurer une production fiable en conditions variables (par ex. fluctuations de température, phases de chauffe limitées), réduisant la fréquence des contrôles CMM et les besoins énergétiques pour la stabilisation thermique.

Informations complémentaires
Centre d'usinage 5 axes simultané optimisé pour l'usinage lourd du titane et de l'Inconel. Des têtes de fraisage compactes améliorent la raideur et la stabilité, augmentant les taux d'enlèvement de matière atteignables.

Spécifications techniques / Caractéristiques

• Famille de modèle : S1250 HD
• Type de machine : Centre d'usinage 5 axes hydrostatique
• Capacité maximale pièce : 1000 x 1250 mm
• Capacité maximale masse pièce : 5000 kg
• Guidages hydrostatiques : oui — guidages hydrostatiques précontraints
• Taux d'enlèvement typiques : > 800 cm³/min (titane) ; record mondial 1 516 cm³/min (Ti6Al4V)
• Expérience broches : > 2000 unités livrées
• Caractéristiques broche : arbres courts/rigides pour raideur ; construction compacte pour meilleur contour de collision ; couple optimisé pour matériaux durs
• Capacité magasin d'outils : jusqu'à 465 emplacements (HSK-A125)
• Configuration des axes : 5 axes simultanés
