Imprimante 3D de matières plastiques F870™

ABSPAFDM

Présentation

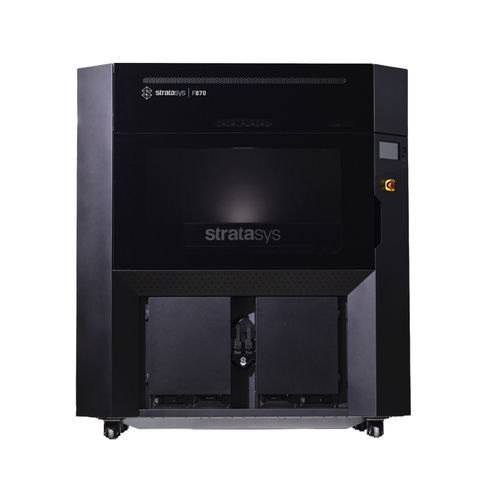

Le F870™ est une imprimante 3D FDM® grand format conçue pour la production d'outillage en ateliers et la fabrication à la demande. Elle garantit une précision dimensionnelle sur 1 000 mm de longueur utile grâce à une chambre entièrement chauffée à 95 °C, un séchage intégré des matériaux et une plateforme consommable haute capacité pour des impressions prolongées sans surveillance.

Points clés

• Grande capacité de construction permettant d'imprimer des pièces volumineuses ou plusieurs composants en une seule opération pour maximiser le débit.
• Système de séchage régénératif intégré maintenant l'état des matériaux et réduisant les échecs d'impression.
• Bobines de matériau de 4 100 cm³ partagées avec le F3300, simplifiant la gestion des stocks et réduisant les coûts opérationnels.
• Chambre entièrement chauffée (95 °C) assurant une adhésion intercouches et une stabilité dimensionnelle sur l'ensemble des 1 000 mm.
• Remplacement des têtes d'impression sans outil pour limiter les temps d'arrêt entre les équipes.
• Compatibilité avec des matériaux d'ingénierie, notamment FDM® Nylon 12CF™ pour des outillages rigides et à haut rapport résistance/poids.

Performances

• Débit : jusqu'à 2× (avec la tête N25 haute vitesse pour ASA vs. tête standard)
• Impression sans surveillance : jusqu'à 2 semaines en continu (selon le travail)
• Matériaux au lancement : 9 (y compris Nylon 12CF™, variantes ASA, ABS‑M30™, matériaux de support)
• Chambre chauffée : 95 °C
• Longueur imprimable maximale : 1 000 mm

Têtes d'impression

• N14 — Tête haute résolution. Hauteurs de couche : 0,18 mm, 0,25 mm, 0,33 mm. Adaptée aux outillages de précision et gabarits détaillés.
• N20H — Tête durcie, prête pour composites. Hauteur de couche : 0,25 mm. Conçue pour les composites à fibre de carbone (FDM Nylon 12CF™).
• N25 — Tête haute vitesse. Hauteur de couche : 0,33 mm. Optimisée pour un débit maximal sur ASA (jusqu'à ~2× vs. N14).

Matériaux

• FDM® Nylon 12CF™ — Nylon 12 chargé en fibre de carbone pour outillages rigides et EOAT légers.
• ASA (plusieurs coloris) — Résistant aux UV, finition de surface améliorée par rapport à l'ABS.
• ABS‑M30™ Noir — ABS de qualité industrielle pour pièces structurales.
• Matériaux de support FDM® (démontables et supports solubles SR-35™) — Permettent des géométries complexes et des cavités internes.
• Conception de bobine partagée 4 100 cm³ (commune avec F3300) pour une gestion évolutive des matériaux.

Applications

• Outillage de production : gabarits d'assemblage, montages d'alignement, calibres, guides de perçage, outils de formage et pliage.
• End-of-arm tooling (EOAT) et effecteurs robotisés légers.
• Supports opérateur, aides ergonomiques et outillage de sécurité.
• Prototypes fonctionnels volumineux et production de transition jusqu'à 1 000 mm en une seule pièce pour réduire les assemblages.
• Pièces de rechange à la demande et aides de maintenance.

Logiciel

• Compatible avec GrabCAD™ Print et Insight pour la préparation des fichiers, la gestion des travaux et les flux opérateur.

Caractéristiques techniques

• Modèle : F870™
• Volume de construction : 1 000 x 610 x 610 mm — 372 000 cm³
• Longueur diagonale maximale : 1 171 mm
• Chambre entièrement chauffée : 95 °C
• Alimentation matériau : quatre bobines de 4 100 cm³ avec changement automatique ; plateforme consommable partagée avec le F3300
• Matériaux supportés au lancement : 9 (dont Nylon 12CF™, variantes ASA, ABS‑M30™, matériaux de support FDM)
• Têtes d'impression : N14 (0,18 / 0,25 / 0,33 mm), N20H (0,25 mm), N25 (0,33 mm)
• Débit typique (rapporté) : N14 jusqu'à ~25 cm³/h ; N20H jusqu'à ~21 cm³/h (Nylon 12CF™) ; N25 jusqu'à ~66 cm³/h (ASA) — dépend de la géométrie et du matériau
• Précision dimensionnelle : XY ±0,254 mm ou ±0,002 mm/mm ; Z ±0,200 mm ou ±0,002 mm/mm plus une hauteur de couche (base 95 % de rendement)
• Empreinte au sol : 175 x 124 x 196 cm
• Poids : 817 kg
• Alimentation/installation : triphasé 208V, 30A (pompe à vide intégrée) ; manutention par chariot élévateur et accès double-porte recommandés
• Conditions recommandées : 15 °C–30 °C, 30–70 % HR ; dégagement ~99 cm de chaque côté
