Éclairage pour aéroport ARL

pour la pisteà LEDmontage

Présentation du produit
La gamme Cheerong ARL propose un système complet d'éclairage aéroportuaire (AGL) pour l'orientation sur piste, voie de circulation et aire de trafic. La famille comprend des feux verticaux surélevés, des feux encastrés et des unités PAPI/APAPI conçues pour les opérations nocturnes et en faible visibilité.

Feux verticaux surélevés — gamme

• 1. Feu d'approche — HM-APP-200
• 2. Feu de seuil de piste — HM-RTL-200
• 3. Feu d'extrémité de piste — HM-END-150
• 4. Feu de garde de piste — HM-RGL-A(L)
• 5. Feu de bord de piste — HM-REL-XX-200
• 6. Feu de bord de piste — HM-REL-12-X-XX(L)
• 7. Feu de bord de piste — HM-REL-12-X-XX-210
• 8. Feu de bord de voie de circulation — HM-TEL(L)
• 9. Feu en T — HM-TL-605-H10
• 10. Feu d'aire de trafic — HM-600-H-r

Caractéristiques (feux surélevés)

• Température de fonctionnement : -40 °C à +55 °C
• Indice de protection : IP54
• Courant de fonctionnement réglable : 2,8 A à 6,6 A

Feux encastrés — gamme

• 1. Feu de ligne centrale de piste — HM-RCL-08-XX(L)
• 2. Feu d'extrémité de piste — HM-END-08-RB(L)
• 3. Indicateurs de sortie rapide — HM-RAP-08-YB(L)
• 4. Feux de zone d'atterrissage — HM-TZL-08-X-CB(L)
• 5. Feu de ligne centrale de voie (section droite) — HM-TCL-08(X)-XX(L)
• 6. Feu de stopway / stop-bar — HM-SBL-08(S)-RB(L)
• 7. Feu de position d'attente intermédiaire — HM-IHP-08(S)-YB(L)

Caractéristiques (feux encastrés)

• Température de fonctionnement : -40 °C à +55 °C
• Indice de protection : IP65
• Courant de fonctionnement réglable : 2,8 A à 6,6 A
• Poids (exemple) : 2,7 kg (feu) ; 2,2 kg (socle)

PAPI (Indicateur de trajectoire d'approche de précision)
Les unités PAPI/APAPI fournissent des repères visuels de trajectoire avec des combinaisons blanc/rouge. L'installation typique utilise quatre indicateurs pour un PAPI (deux pour un APAPI). Chaque unité comprend un ensemble optique (capot, glace frontale, corps, lentille, filtre de couleur, lampe) et une structure d'assise pour le réglage en élévation et position.

Images

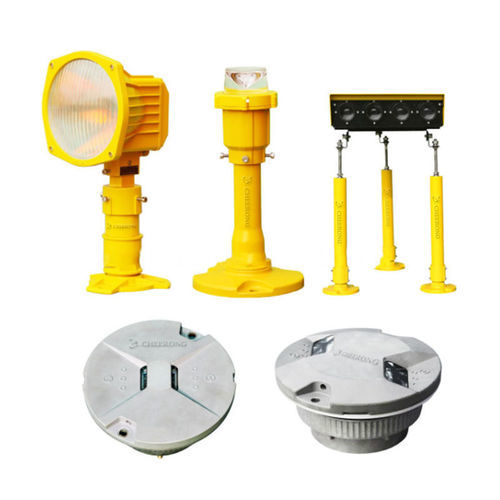

Des images produit montrent les feux surélevés, les unités encastrées, les PAPI et des vues d'installation à titre d'illustration.

Caractéristiques techniques

• Modèle : ARL
• Marque : Cheerong
• Famille de produits : feux verticaux surélevés, feux encastrés, PAPI/APAPI, feux de voie et d'aire
• Plage de température de fonctionnement : -40 °C à +55 °C
• Indice de protection : IP54 (surélevés) ; IP65 (encastrés)
• Courant de fonctionnement : réglable de 2,8 A à 6,6 A
• Poids exemple (feu encastré) : 2,7 kg (feu) ; 2,2 kg (socle)
• Applications typiques : approche piste, seuil et extrémité, bord de piste, bord et ligne centrale de voie, éclairage d'aire, systèmes PAPI
