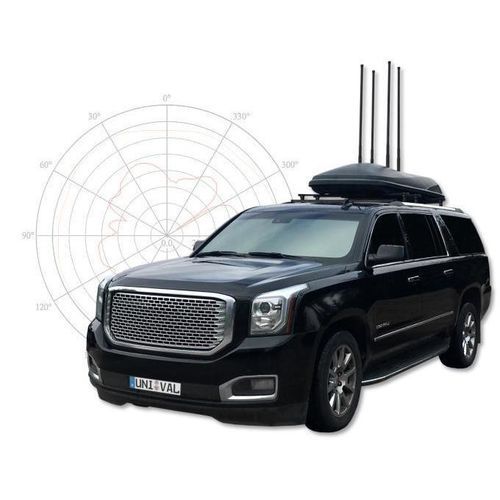

Brouilleur de drone monté sur véhicule XWJ2-V

6 GHz

Présentation
Le XWJ2-V est un système de brouillage monté sur véhicule et intégré en rack, conçu pour la protection de convois et les déploiements mobiles. Des inserts rack modulaires permettent une intégration simple aux plates-formes véhicules tout en offrant une capacité de brouillage évolutive.

Capacités clés
Entièrement conçu et fabriqué en Allemagne. Les modules sont librement et individuellement programmables pour plusieurs fréquences de démarrage/arrêt, modes de brouillage, puissances de sortie, modulations et autres paramètres afin d'optimiser la performance et l'efficacité du signal.

Brouillage sur l’ensemble des fréquences & intégration d'antennes
Le réseau d'antennes pour le XWJ2-V est conçu pour chaque plate-forme véhicule. La polarisation (horizontale/verticale) et le positionnement des antennes sont calculés en fonction de l'environnement opérationnel et des exigences de la mission.

Haute puissance & système de batterie
Le système de batteries XWJ2-B est conçu pour cette plateforme avec une technologie lithium à état solide, offrant des capacités jusqu'à 630 Ah pour une exploitation autonome prolongée.

Modes de brouillage polyvalents & déploiement
L'architecture modulaire assure une grande flexibilité opérationnelle et une maintenance simplifiée. Les modules plug-and-play permettent des remplacements rapides sur le terrain. L'alimentation peut être assurée via un module secteur 230 V dédié ou par le véhicule avec le système XWJ2-B.

Profils de brouillage préprogrammés

• Interrupteurs sélecteurs de programmation – OFF, Programme 1, Programme 2, Programme 3
• Connecteur télécommande
• Connecteur USB pour programmation
• Connecteur Ethernet
• Connecteur d'antenne
• Interrupteur principal ON/OFF
• Témoins LED : vert pour état de santé, bleu pour ON/OFF

Antennes & sections spéciales de brouillage

• Section modules de brouillage en rack anti-choc
• Section gestion d'alimentation
• Système d'antennes
• Cabine conducteur / Unité de télécommande

Programmation intuitive, alimentation et détails batterie

• Régulateur de tension intelligent : Entrée 12 V. Sortie charge 29,4 V. Le régulateur fournit en continu 28 V au XWJ2-V sans pointes de courant.
• Pack batterie : 28 V / 630 Ah (Li-ion à état solide). Poids : env. 80 kg avec coffret. Dimensions : 548 mm (L) x 520 mm (l) x 208 mm (h).
• Températures de fonctionnement : Charge : -20 °C à +60 °C. Décharge : -40 °C à +75 °C.

Système modulaire
Le XWJ2-V repose sur une architecture modulaire permettant l'échange, la montée en puissance ou la reconfiguration des modules pour répondre aux paramètres de mission et aux besoins de maintenance. Comprend un montage en rack anti-choc pour intégration véhicule.

Surveillance d'état en temps réel
La surveillance intégrée de la température et de l'état système en temps réel protège les composants critiques et assure la sécurité opérationnelle.

Prêt pour la 5G
Le XWJ2-V est prêt pour la 5G et peut être mis à niveau pour couvrir les bandes de fréquences 5G selon l'évolution des besoins opérationnels.

Caractéristiques / Spécifications

• Modèle : XWJ2-V (brouilleur rackable monté sur véhicule)
• Carte DDS du module de brouillage : 20 MHz – 7,2 GHz, librement programmable, 4 canaux, contrôlée par FPGA
• Puissance de sortie par module : 20 W – 150 W (plage opérationnelle de brouillage notée jusqu'à 6 GHz)
• Régulateur de tension : fournit en continu 28 V au système ; entrée 12 V / sortie charge 29,4 V
• Batterie : XWJ2-B Li-ion à état solide, 28 V / 630 Ah, poids ~80 kg (avec coffret), dimensions 548 x 520 x 208 mm
• Températures de fonctionnement : Charge -20 °C à +60 °C ; Décharge -40 °C à +75 °C
• Mécanique : montage en rack anti-choc pour intégration véhicule
• Contrôles & connectivité : interrupteurs sélecteurs (programmes), connecteur télécommande, USB pour programmation, connecteur Ethernet, connecteurs d'antenne, interrupteur principal ON/OFF, voyants LED
• Antenne : réseau adapté à la plate-forme avec polarisation et positionnement optimisés par véhicule et mission
• Modularité : modules plug-and-play pour remplacement sur le terrain, montée en puissance et reconfiguration
• Surveillance : surveillance intégrée en temps réel de la température et de l'état système
• 5G : évolutif / compatible 5G
• Famille de produits : XWJ2-V, XWJ2-S, XWJ2-P
