Fraiseuse CNC M7 series

horizontalepour l'aéronautique

Aperçu

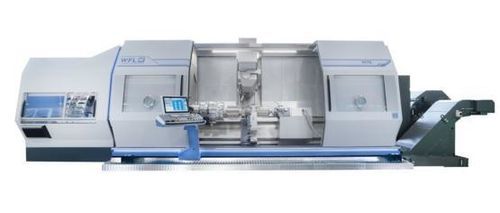

Le M70 MILLTURN est un centre multitâche CNC tournage‑fraisage construit sur le système modulaire WFL. Le concept machine minimise les distances entre la pièce, l’outil et les glissières tout en maximisant les distances entre les paires de guidages, garantissant ainsi stabilité et géométrie optimales. Le magasin d'outils frontal, accessible en chargement avant, offre un rangement compact et stable avec un accès sécurisé.

Points forts

• Interfaces d'outils modulaires conçues pour la précision et la rigidité à long terme.
• L'interface outil standard est dimensionnée pour des efforts d'avance élevés.
• Capable de perçage profond très productif et de diverses technologies spéciales d'usinage.
• Le système d'outils à prism permet l'utilisation d'outils dépassant les dimensions standard.

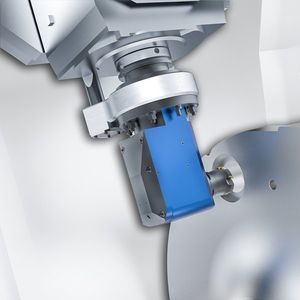

• Utilisation de porte‑prismes massifs et changement automatique de tête de coupe avec la barre de forage WFL.
• Deux variantes de magasin (capacités jusqu'à 200 positions).

Données techniques (tableau)
Distances nominales entre centres — mm — M70 : 1000 / 2000 / 3000 / 4500 / 6000 / 8000 — M70‑G : 1000 / 2000 / 3000 / 4500 / 6000 / 8000
Diamètre utile au‑dessus du chariot supérieur — mm — M70 : 850 / 850 / 850 / 850 / 820 / 790 — M70‑G : 850 / 850 / 850 / 850 / 820 / 790
Puissance max. broche de tournage 40% (100%) — kW — M70 : 56(40) / 80(60) * — M70‑G : 56(40) / 80(60) // 60(40) / 90(60) *
Couple max. broche de tournage 40% (100%) — Nm — M70 : 3420(2440) / 5860(4500) * — M70‑G : 3420(2440) / 5860(4500) // 3000(2000) / 4800(3200) *
Vitesse max. broche tournage — min-1 — M70 : 2400 / 1600 * — M70‑G : 2400 / 1600 *
Puissance max. broche de fraisage 40% (100%) — kW — M70 : 58(45) * — M70‑G : 58(45) *
Couple max. broche de fraisage 40% (100%) — Nm — M70 : 640(500) / 400(310) * — M70‑G : 640(500) / 400(310) *
Vitesse max. broche fraisage — min-1 — M70 : 5000 / 8000 * — M70‑G : 5000 / 8000 *
Angle d'inclinaison axe B — deg — M70 : 220 (-110…+110) — M70‑G : 220 (-110…+110)
Course Y — mm — M70 : 525 (-225…+300) — M70‑G : 525 (-225…+300)
Course X — mm — M70 : 900 (-20…+880) — M70‑G : 900 (-20…+880)
CM de poupée — Type — M70 : MK6 — M70‑G : -
Système de stockage magasin d'outils — nombre — M70 : 36 / 72 / 108 / 200 * — M70‑G : 36 / 72 / 108 / 200 *
Commande SIEMENS — Type — M70 : SINUMERIK ONE — M70‑G : SINUMERIK ONE

Spécifications techniques

• Distances nominales disponibles : 1000, 2000, 3000, 4500, 6000, 8000 mm
• Diamètre utile au‑dessus du chariot supérieur jusqu'à 850 mm (selon distance entre centres)
• Puissances broche tournage jusqu'à 80 kW (variantes 40% / 100%)
• Couples broche tournage jusqu'à 5860 Nm (selon cycle de service)
• Vitesses broche tournage : 2400 / 1600 min-1 (selon configuration)
• Puissance broche fraisage : 58 kW (40%) / 45 kW (100%) indiquée
• Couple broche fraisage : jusqu'à 640 / 400 Nm (40% / 100%)
• Vitesses broche fraisage : 5000 / 8000 min-1
• Plage d'inclinaison axe B : 220° (-110° … +110°)
• Course axe Y : 525 mm (-225 … +300)
• Course axe X : 900 mm (-20 … +880)
• CM de poupée : MK6 (M70 uniquement)
• Capacités magasin d'outils : 36 / 72 / 108 / 200 positions
• Commande standard : SIEMENS SINUMERIK ONE
