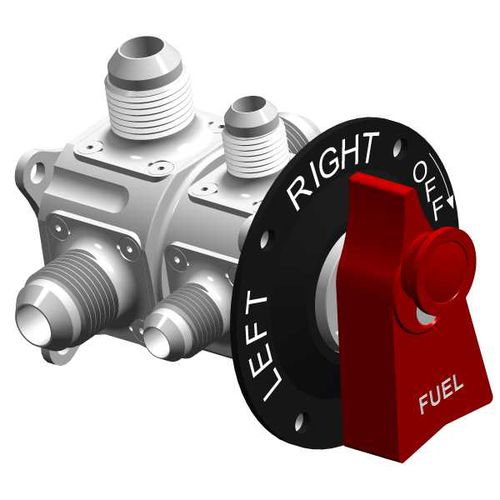

Selettore di carburante per aeromobile FS2520

La FS2520 è un selettore di carburante duplex a 3 vie e consente di commutare due linee contemporaneamente, il che significa che il carburante di ritorno dal blocco iniettori/manifold del motore può essere riportato allo stesso serbatoio da cui è stato prelevato. La valvola ha le posizioni SINISTRA - DESTRA - OFF. Quando la valvola è in posizione ON, è possibile passare facilmente dalla posizione SINISTRA a quella DESTRA. All'interno della valvola sono presenti valvole a sfera altamente lucidate e dotate di guarnizioni di precisione in PTFE. Questo non solo garantisce un'azione fluida, ma anche una tenuta perfetta. Per commutare la valvola su OFF, il pulsante di sicurezza rosso sulla parte superiore della leva deve essere sollevato. In questo modo si evita che il pilota spenga inavvertitamente il carburante. La FS2520 ha una sezione di alimentazione da 1/2" e una sezione di ritorno da 3/8". Una variante della valvola FS2520 viene utilizzata per alimentare motori come il Continental IO-550-N ed è utilizzata nell'acclamato Cirrus SR22. D: Perché utilizzare una valvola Andair Duplex per riportare il carburante nello stesso serbatoio da cui è stato prelevato? Perché non è possibile riportarlo in un unico serbatoio? R: Il ritorno del carburante allo stesso serbatoio da cui è stato prelevato elimina qualsiasi potenziale problema di riempimento eccessivo. Se si ritorna a un singolo serbatoio e si alimenta dall'altro serbatoio (forse il pilota non è a conoscenza del layout del sistema di alimentazione) e il serbatoio è pieno, si inizierà a scaricare il carburante in mare. Questo non è un problema nei voli brevi, ma se si tratta di una tratta lunga, si potrebbe verificare un'interruzione del carburante. Nell'FS2520 la sezione inferiore può essere utilizzata solo come alimentazione e quella superiore come ritorno. Ogni sezione è completamente sigillata l'una dall'altra, per cui non c'è possibilità di perdite dall'alimentazione al ritorno.
