Rivettatrice elettrica IPAC

per rivettiautomatizzataper l'aeronautica

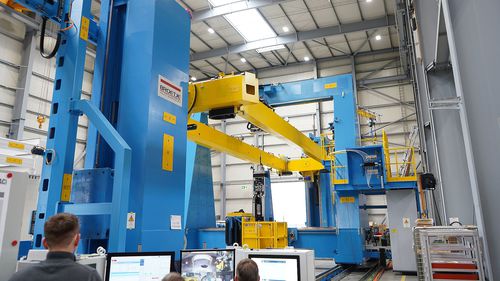

L'Integrated Panel Assembly Cell (IPAC) è un sistema di rivettatura di pannelli ad alte prestazioni. Questo sistema collaudato è uno dei concetti di macchina di fissaggio più venduti al mondo. È ideale per fissare pannelli di pelle e di ala di piccole e grandi dimensioni. L'IPAC consente di ottenere tempi di ciclo rapidissimi, mantenendo un'eccellente qualità dei componenti. Il sistema, altamente adattabile, può essere configurato con un'attrezzatura di fissaggio flessibile per consentire un'elevata flessibilità del pezzo e una facile integrazione del processo produttivo. Il design compatto dell'IPAC e la disposizione regolabile delle stazioni consentono di utilizzare in modo efficiente lo spazio prezioso dell'officina, riducendo al minimo gli investimenti in infrastrutture edilizie. Il pezzo può essere caricato sia in verticale che in orizzontale. Con oltre 50 installazioni in tutto il mondo, il sistema è ben collaudato in produzione. DATI TECNICI RIVETTATORE Capacità: fino a 21 rivetti/min Velocità di foratura: 50 - 18.000 giri/min Ripetibilità svasatura: ± 0,0006" (± 0,015 mm) Forza di serraggio: 110 - 600 libbre (50 - 267 daN) Avanzamento del mandrino: fino a 300"/min (7.620 mm/min) Materiale: Alluminio / Titanio / Composito Opzionale 10/32" (7,9 mm) Forza di sollevamento: fino a 18.000 libbre (8.000 daN) SISTEMA DI POSIZIONAMENTO assi lineari X, Y, Z Precisione di posizionamento asse lineare ± 0,2 mm Assi rotativi A, B C Precisione di posizionamento asse rotativo ± 60 arc. sec. CARATTERISTICHE SPECIALI Sistema di fissaggio completamente elettrico Cambio utensile ad alta velocità per mandrino e incudini superiori Mandrino di foratura ad alta velocità e precisione Sistema sensoriale per: Distanza, Normalità, Tack-rivet e rilevamento dei bordi, Profondità della svasatura, altezza della testa dell'elemento di fissaggio, diametro del foro, sigillante Sistema di alimentazione automatica dei dispositivi di fissaggio
