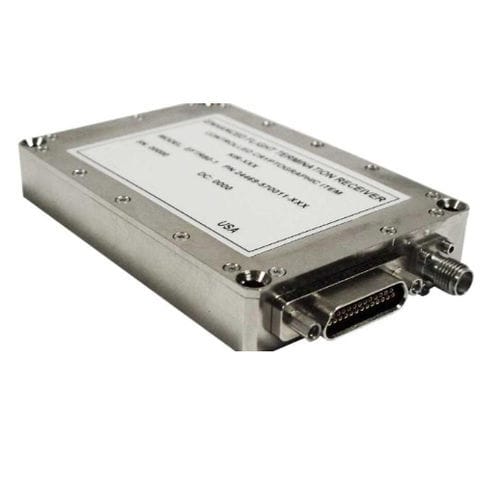

Transponder modo S EFTR80-1

per aereo

L'EFTR80-1 Enhanced Flight Termination Receiver (EFTR) è la nuova generazione di ricevitori di terminazione di volo che offre una sicurezza di missione superiore rispetto agli FTR tradizionali. L'EFTR80-1 è un'unità compatibile con l'EFTS (Enhanced Flight Termination System) progettata per applicazioni missilistiche, di lancio spaziale, per veicoli aerei senza equipaggio (UAV) e per obiettivi. È progettato per ridurre al minimo dimensioni, peso e potenza (SWAP). L'EFTR80-1 utilizza un ricevitore digitale che demodula un segnale CPFSK e decodifica i messaggi EFTS utilizzando il Triple Data Encryption Standard (TDES). L'unità soddisfa i requisiti delle norme RCC 319-14 e RCC 325-11. L'EFTR80-1 è destinato a programmi e applicazioni con severi requisiti ambientali, EMI e di affidabilità. Caratteristiche RF Impedenza: 50 ohm nominali VSWR: meno di 2:1 Gamma di frequenza: 420 MHz - 450 MHz Gamma dinamica: da -107 dBm a +13dBm Massima potenza di ingresso RF senza danni: +25 dBm Precisione di sintonizzazione: +/- 0.005% Sensibilità di soglia: da -107 dBm a-116 dBm Larghezza di banda operativa: +/- 35 kHz Sensibilità di deviazione: +/- 50 kHz Larghezza di banda IF: 3dB @ +/- 90 kHz Selettività: 60 dB @+/- 180 kHz Rifiuto dell'immagine: > 60 dB Rapporto di cattura: > 0.8 Caratteristiche di decodifica Demodulazione FM: CPFSK Formato dati: Codifica Manchester Velocità dei dati: frequenza messaggi 50 Hz, 7200 bit/sec Tempo di acquisizione: 60 ms tipico (100 ms max) Tempo di risposta ai comandi: < 1 ms Funzioni di uscita Configurazione/stato: Seriale RS-232 Definito dall'utente: Seriale RS-232 Telemetria discreta: Controllo canale, Abilitazione Failsafe, Comando pulsato valido SSTO (Forza del segnale): No RF0,5 Vdc± 0,25 Vdc, con aumento a 4,5 Vdc minimo con ingresso da -60 a 50 dBm, tensione massima; 4,75 Vdc ± 0,25 Vdc
