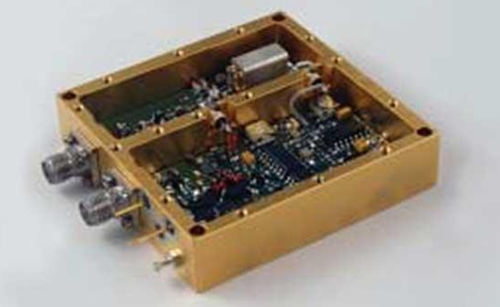

Oscillatore a cristalli PCRO

di fasedi alta potenzaad alta potenza

La serie di oscillatori a risonatore coassiale a blocco di fase di CAES è stata progettata per l'uso in sistemi commerciali e militari in cui prestazioni esigenti, alta affidabilità e costi sono fondamentali. Questa famiglia di prodotti sfrutta transistor a basso rumore di fase e un risonatore coassiale ad alto Q metallizzato. Quando vengono bloccati in fase con un riferimento a cristallo esterno, le caratteristiche di basso rumore del risonatore ad alto Q sono potenziate dalla stabilità a lungo termine del riferimento esterno. La serie PCRO può essere configurata su misura per soddisfare le prestazioni elettriche e i requisiti ambientali più esigenti per le applicazioni militari aviotrasportate, radar e di comunicazione. Caratteristiche come il basso rumore di fase, l'elevata potenza, le dimensioni ridotte e il basso costo rendono la linea di prodotti PCRO di CAES il miglior valore attualmente sul mercato. Contattate la fabbrica per discutere i vostri requisiti speciali. Specifiche delle prestazioni tipiche Potenza di uscita +15 dBm standard Variazione di potenza ±2 dBm Impedenza di uscita 50 ohm VSWR del carico 1,5:1 Impedenza di uscita 50 ohm Spurie -80 dBc Armoniche -20 dBc Allarme di blocco TTL alto quando è bloccato Frequenza di riferimento in ingresso Da 5 MHz a 100 MHz per i modelli a loop singolo, da 1 MHz a 100 MHz per i modelli a doppio loop Livello di potenza del riferimento di ingresso 0 ± 3 dBm Stabilità di frequenza dei modelli di riferimento interni ±2,5 ppm standard, ±1 ppm opzionale Frequenza dei modelli di riferimento esterni Alimentazione, dimensioni e ambiente Tensione di alimentazione +12 V, +15 V e 8 V CC su modelli selezionati Corrente 300 mA per i modelli di riferimento esterni, 450 mA a regime costante, 800 mA di picco sui modelli di riferimento interni, 450 mA per i modelli a doppio loop
