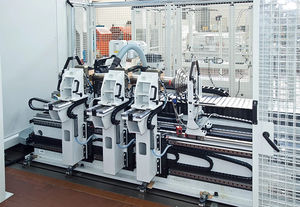

Macchina equilibratrice orizzontale ZB20/MS/AERO/S

elettricaper l'aeronauticaautomatica

Overview Equilibratrice ad asse orizzontale CEMB dedicata agli alberi di trasmissione degli elicotteri e a rotori aeronautici simili. Progettata per conformarsi alle norme SAE/aviazione e destinata alle linee OEM e ai centri di manutenzione (MRO). Azionamento tramite elettromandrini ad alta velocità e software dedicato per bilanciamento multipiano e iper-critico richiesto nei componenti aerospaziali.

Key features

• Configurazione orizzontale con basamento ad alta rigidità e azionamento tramite elettromandrino per un controllo preciso della rotazione.
• Sistema di misurazione dello sbilanciamento adatto ad alberi rotanti ad alta velocità e rotori flessibili.Sistema di misurazione dello sbilanciamento adatto ad alberi rotanti ad alta velocità e rotori flessibili.
• Intervallo di velocità di bilanciamento da 1000 a 8000 giri/min.
• Adatta per rotori nuovi e componenti rigenerati in ambienti OEM e MRO.
• Moduli software dedicati per scenari di bilanciamento multipiano e iper-critico.
• Protezioni integrate e sistemi di sicurezza automatici per la protezione dell'operatore e l'affidabilità della macchina.
• Progettata per soddisfare i requisiti delle industrie aeronautica e della difesa.

Options

• Traslazione motorizzata dei supporti: sistema di spostamento motorizzato dei supporti sul pallet per velocizzare i cambi di attrezzaggio e garantire un posizionamento preciso.
• Pacchetti software opzionali: funzioni aggiuntive che visualizzano dati estesi oltre a sbilanciamento e fase, inclusi:
• Strumenti assistiti di bilanciamento (fresatura, foratura, aggiunta di contrappesi)
• Strumenti di analisi (FFT, programma 2F per rotori flessibili)
• Strumenti statistici e reportistica
• Tracciabilità e registrazione dati
• Monitoraggio vibrazioni eccessive: sensore triaxiale di vibrazione che arresta la rotazione ed esegue la frenata di emergenza quando vengono superate le soglie di sicurezza.
• Rilevatore della deflessione del rotore: strumento per misurare la deflessione del rotore a determinate velocità e verificarne la conformità ai limiti di tolleranza.

Characteristics / Technical specifications

• Designazione del modello indicata: ZB20/MS/AERO/S
• Peso massimo del rotore: 20 kg - 44 lb
• Diametro massimo del rotore: 220 mm - 8.66 in
• Lunghezza massima rotante: 4500 mm - 177.16 in
• Velocità di bilanciamento (giri/min): 1000 - 8000
• Capacità macchina (modello esempio): 20
• Esempio di azionamento con elettromandrino: ZB20/MS/GV/AERO/S

Applications

• Bilanciamento di alberi di trasmissione per elicotteri, alberi intermedi e piccoli rotori.
• Linee di assemblaggio OEM e centri di manutenzione MRO per componenti aeronautici.
• Gestione di gruppi rotore nuovi, riparati o rigenerati.

Compliance & Safety

• Conforme a norme e requisiti di tracciabilità delle industrie aeronautica e della difesa.
• Protezioni complete per l'operatore, arresto di emergenza e interblocchi di sicurezza automatici.
• Sistemi di monitoraggio delle vibrazioni e della deflessione per controllo di sicurezza in processo.
