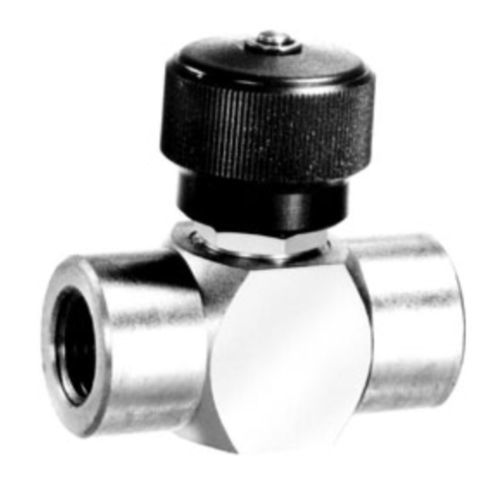

Valvola per carburante 9400 series

di arrestoper controllo di flussodosatrice

- Chiusura a prova di perdite - Nessuna perdita dallo stelo - Caduta di pressione minima - Maniglie con codice colore - Apertura e chiusura senza sforzo - Maniglia a pomello o a levetta - Montaggio a pannello - Stelo dosatore - Dimensioni compatte - Raccordi per tubi e strumenti Dati tecnici Materiali di costruzione del corpo Ottone o acciaio inox 316 Materiali della sede Buna N, Neoprene, Teflon® o Viton In base al materiale dell'o-ring, vedere "Come ordinare". Chiuso La tenuta stagna si ottiene innestando uno stelo lavorato con precisione in una sede di nylon imperdibile. La sede non può essere danneggiata dalla contropressione. Lo spallamento, su uno stelo in acciaio inox, si posiziona su una rondella in metallo, che a sua volta viene forzata contro una sede in nylon resistente e non grippante per ottenere una tenuta stagna contro lo stelo. Controllo fine del flusso Non si verifica alcun flusso durante il primo giro frazionario della maniglia. Il controllo preciso del flusso inizia quando lo stelo viene ritirato e continua attraverso la porzione conica di 2° dello stelo fino a quando la maniglia non è stata ruotata di circa due giri nella direzione di apertura. Controllo del flusso non critico Quando lo stelo viene ulteriormente ritirato, il flusso continua attraverso la conicità di 10° dello stelo fino a raggiungere l'apertura completa apertura completa. Apertura completa La corsa dello stelo oltre la posizione di completa apertura è impedita da un solido arresto positivo in metallo. La maniglia non può essere svitata inavvertitamente. L'o-ring che circonda lo stelo impedisce le perdite esterne. Le filettature dello stelo sono isolate dal percorso del flusso per consentire la lubrificazione a vita ed evitare la contaminazione del fluido.
