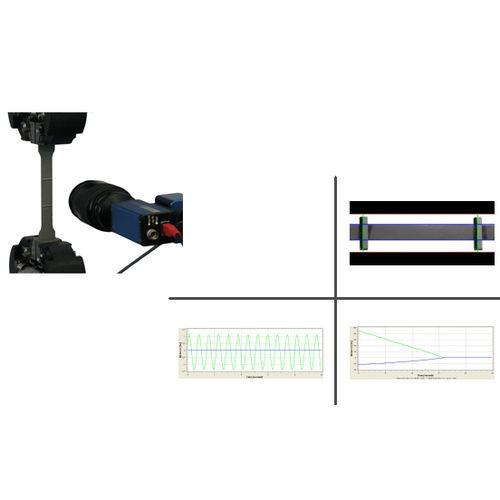

Video estensimetro RTSS

per il test dei materialiper il settore aeronautico

Con il Videoestensimetro, la deformazione longitudinale e trasversale viene misurata durante le prove sui materiali (ad esempio, prove di trazione e compressione). Sono disponibili ulteriori moduli di analisi per la determinazione della lunghezza delle cricche (ad esempio, prove a lungo termine) e delle aree delle cricche (ad esempio, incollaggi). Un'ampia gamma di applicazioni Il videoestensimetro RTSS è perfettamente adatto alla determinazione delle proprietà dei materiali nelle prove di trazione. La deformazione del provino viene misurata senza contatto. Vengono determinate proprietà come le curve sforzo-deformazione, il modulo E e il rapporto di Poisson. Vantaggi del videoestensimetro RTSS Senza contatto e basato su telecamera Si possono misurare deformazioni da 20µm/m fino a oltre il 1000% Dimensioni flessibili del provino da pochi mm a qualche m Impostazione rapida e facile marcatura del provino Adatto a tutte le macchine di prova Può essere utilizzato su tutti i materiali Opzioni RTSS_HR: - Videoestensimetro ad alta risoluzione per prove di trazione quasi statiche. Precisione di misura della deformazione pari a 20µstrain (=20µm/m) RTSS_HS: - Videoestensimetro veloce. Grazie all'elevata velocità di misura, il videoestensimetro può essere utilizzato anche per applicazioni dinamiche (ad es. hydro pulser) e per il controllo di processi veloci. Sistema multi-telecamera: - + Misura simultanea di diversi lati del provino. + Combinazione di un piccolo e di un grande campo visivo -> Misura di alta precisione del modulo E e della curva forza-deformazione completa. + Configurazione stereo: Due telecamere a distanza definita misurano ciascuna con un piccolo campo visivo un marcatore -> Massima precisione per i materiali rigidi. Altre caratteristiche Senza contatto: non è necessario fissare un sensore meccanico al provino Misura della deformazione alla rottura
