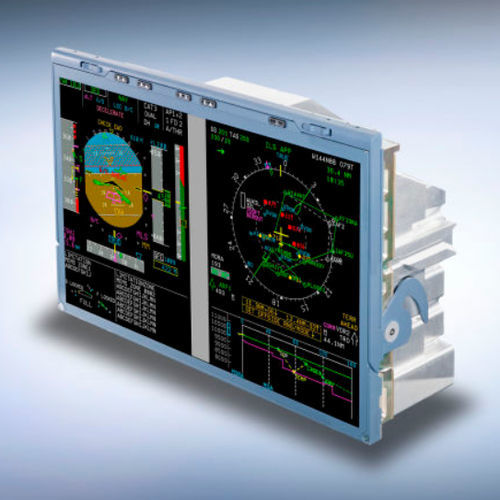

MFD display multifunzione

per aereo

Diehl Aerospace, in collaborazione con Thales, fornisce display multifunzione per tutti i tipi di aeromobili Airbus e sviluppa il sistema di visualizzazione per l'A350 XWB. Il sistema di visualizzazione consente la presentazione dei parametri di volo e di navigazione e la comunicazione tra l'equipaggio e le varie applicazioni software. La parte di lavoro di Diehl Aerospace consiste in un alloggiamento metallico con ventilatori integrati per il raffreddamento in caso di emergenza, in una scheda di alimentazione I/O con un modulo AFDX collegato e in una scheda di processore grafico. La comunicazione tra i sei sistemi di visualizzazione integrati nella cabina di pilotaggio utilizza i moduli AFDX integrati (100Mb/s full duplex). Inoltre, il sistema di visualizzazione comprende quattro interfacce CAN bus (1Mb/s simili a quelle dell'A380) e tre interfacce ottiche (fibra di vetro) per un trasferimento dati fino a 3,1 Gb/s. La definizione dello schermo di ciascun display può essere regolata individualmente. L'intero sistema può essere contattato tramite una spina ARINC 600 posta sul retro.
