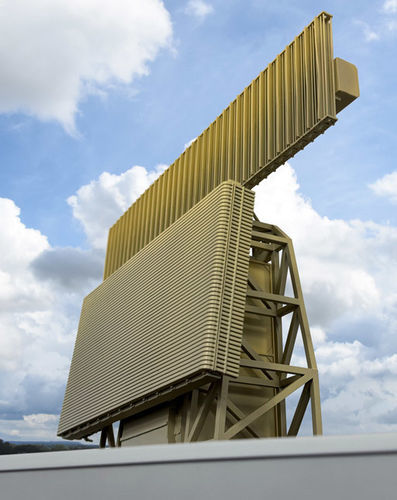

Radar di sorveglianza RL-3000

secondariodi rilevamentoModo S

Panoramica del prodotto RL-3000 è un radar di sorveglianza aerea 3D a lunga portata definito via software che fornisce informazioni tridimensionali e una visione situazionale completa dello spazio aereo. Monitora continuamente lo spazio aereo, rileva e classifica bersagli con diverse RCS e velocità. L'architettura modulare completamente digitale e gli algoritmi avanzati consentono l'elaborazione di grandi volumi di dati e la soppressione adattativa del clutter terrestre e marino. Il sistema può essere esteso con MSSR/Mode S o interrogatore IFF.

Caratteristiche principali

• Sensore PSR 3D a stato solido avanzato con possibilità di estensione MSSR
• Antenna AESA con fasci impilati in elevazione
• Tecnologia GaN
• Architettura SDR completamente digitale con moduli T/R distribuiti
• Potenza di picco: 70 kW (PSR)
• Modalità operative programmabili e agilità di frequenza
• Diagnostica BITE fino al livello LRU; diagnostica e controllo locali e remoti
• Contromisure elettroniche (ECCM)
• Banda operativa: 2,9–3,1 GHz

Prestazioni e disponibilità Disponibilità operativa > 99%
MTBCF > 3.500 ore
MTTR < 45 min.
Manutenzione preventiva ≈ 60 ore/anno

Uscite dati

• Standard: ASTERIX Cat 048/034
• Meteo: ASTERIX Cat 008/009

Configurazione, installazione e integrazione

• Installazione stand-alone
• Installazione stand-alone estesa con MSSR/IFF e ELDIS GCI (ERDIS)
• Integrazione semplice nelle reti nazionali di sorveglianza dello spazio aereo
• Adattamento ai sistemi nazionali di comando e controllo esistenti

Parametri di base Frequenza operativa: banda S (NATO E/F)
Portata strumentata: 240 NM
Quota di rilevamento strumentata: fino a 100.000 ft
Copertura in elevazione: 25°
Tempo di aggiornamento: selezionabile (6–10 s)

Specifiche tecniche

• Banda operativa: 2,9–3,1 GHz
• Antenna: AESA con fasci impilati in elevazione
• Trasmettitore: moduli T/R GaN
• Architettura: radar completamente digitale, definito via software (SDR) con design modulare
• Diagnostica: BITE fino al livello LRU; diagnostica locale e remota automatica (override manuale opzionale)
• ECCM: agilità di frequenza e funzionalità di contro-contromisure
• Estensioni: opzioni MSSR / Mode S e interrogatore IFF
• Uscite dati: ASTERIX Cat 048/034 (standard), ASTERIX Cat 008/009 (meteo)
• Affidabilità: disponibilità >99%, MTBCF >3.500 h, MTTR <45 min, manutenzione preventiva ~60 h/anno
• Installazione: stand-alone o integrata (MSSR/IFF, ERDIS GCI), adattabile ai sistemi C2 nazionali
