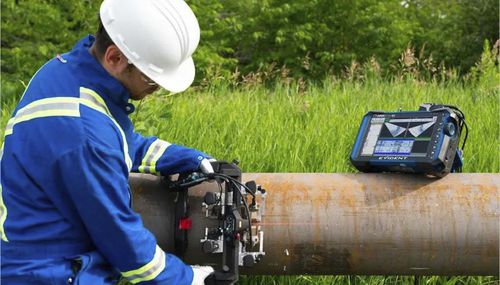

Scanner per ispezione saldatura PR-06-04

per tubiper ispezioneper aeromobile

Panoramica
Gli scanner industriali per CND vengono impiegati in molteplici applicazioni per aumentare la velocità di ispezione, la qualità dei dati e la probabilità di rilevamento (POD). Disponibili con uno o due assi (XY), sono offerti in versioni motorizzate (automatizzate) e semiautomatiche (manuali). I modelli per ispezione di saldature accettano più sonde per copertura multi-tecnologia. Gli scanner per corrosione sono compatibili con HydroFORM™, sonde phased array flessibili e Dual Linear Array™. I modelli per aerospazio e pale eoliche includono varianti con ventose per superfici composite. Una gamma di accessori completa le soluzioni, incluse sonde e cunei, preamplificatori pulser-receiver, adattatori e pompe dell'acqua.

Scanner di ispezione
Progettati per garantire posizionamento ripetibile, acquisizione più rapida e migliore qualità dei dati nelle prove ultrasoniche, questi scanner supportano la generazione affidabile di C-scan e contribuiscono ad aumentare la POD nelle ispezioni industriali.

Scanner per ispezione saldature
Gli scanner per fabbricazione e manutenzione coprono geometrie da tubi di piccolo diametro a piastre piane. La capacità multi-sonda consente la copertura completa del volume della saldatura. Le opzioni motorizzate e semiautomatiche offrono flessibilità per l'uso in officina e in campo.

Scanner per ispezione corrosione
Gli scanner per mappatura della corrosione forniscono un encoder preciso su uno o due assi. Possono essere montati su tubi o superfici piane e sono ottimizzati per la rapida rilevazione dei difetti, dalle laminazioni di fabbricazione alla riduzione dello spessore in servizio.

Scanner per aerospazio / pale eoliche
Questi scanner permettono un'acquisizione rapida dei C-scan per la mappatura di aree estese. Le varianti con ventose e gli assi codificati con precisione facilitano l'ispezione su superfici composite e strutture curve.

Accessori per scanner
Una serie di accessori migliora la qualità dei dati e la ripetibilità delle ispezioni: unità di alimentazione del couplant, pulser e preamplificatori, adattatori e pompe dell'acqua.

FAQ sugli scanner industriali

• Perché usare uno scanner per le ispezioni CND? Uno scanner consente un posizionamento preciso e ripetibile di una o più sonde, controllo della distanza tra sonde e della pressione, alimentazione regolata del couplant e codifica accurata della distanza — tutti elementi che migliorano la stabilità del segnale e la coerenza dei dati.
• Gli scanner sono conformi alle norme? Sì. Molti codici e norme prevedono l'uso di scanner. Gli scanner sono classificati come semiautomatici (spostati dall'operatore) o automatizzati (motorizzati) e la posizione è monitorata tramite encoder.
• Perché scegliere uno scanner automatizzato? Gli scanner automatizzati permettono ispezioni da remoto e l'accesso a superfici difficili, mantengono velocità di scansione costanti (incluse le basse velocità richieste per tecniche esigenti come il TFM) e possono aumentare la produttività operando a velocità maggiori quando appropriato.

Specifiche tecniche / caratteristiche chiave

• Assi: uno o due assi (XY) con feedback encoder per dati di posizione precisi
• Modalità di funzionamento: motorizzato (automatizzato) e semiautomatico (manuale)
• Supporto sonde: capacità multi-sonda per ispezioni multi-tecnologia
• Applicazioni: ispezione saldature, mappatura della corrosione, ispezione aerospaziale e di pale eoliche
• Compatibilità: compatibile con HydroFORM™, sonde phased array flessibili e Dual Linear Array™, oltre a numerosi modelli di sonde phased array e cunei
• Accessori: unità di alimentazione del couplant, pulser e preamplificatori, adattatori e pompe dell'acqua
• Montaggio: montaggio su tubi e superfici piane; varianti con ventose per superfici composite
• Codifica della posizione: posizione monitorata da encoder per scansioni ripetibili e acquisizione C-scan precisa
• Casi d'uso: da tubi piccoli a piastre piane; adatto a ispezioni saldature in fabbricazione e manutenzione e alla mappatura della corrosione
